Unidade de frequência variável série 900G

Em comparação com conversores de frequência menores ou de função única, o Inversor de Frequência Série 900G se destaca em adaptabilidade ao ambiente industrial e desempenho de controle:

Cobertura total da faixa de potência para cenários de serviço pesado: oferece vários formatos de A00 a A12, cobrindo saídas de potência de 0,75 kW a 630 kW. Projetado especificamente para equipamentos industriais que exigem forte potência, ele resolve os problemas de alta corrente de partida e difícil controle de motores de alta potência.

Controle vetorial para alto torque em baixas velocidades: Suporta SVC com uma relação de velocidade de até 1:100, fornecendo 150% do torque nominal mesmo em 0,5 Hz, garantindo partidas suaves e sem choques em serviços pesados.

Controle de múltiplas bombas para integração de sistema: A lógica avançada de abastecimento de água integrada suporta um modo de controle de múltiplas bombas de 1 a 5, acionando diretamente sistemas complexos de abastecimento de água de pressão constante sem a necessidade de um controlador PLC adicional.

Controle de múltiplas bombas para integração de sistema: A lógica avançada de abastecimento de água integrada suporta um modo de controle de múltiplas bombas de 1 a 5, acionando diretamente sistemas complexos de abastecimento de água de pressão constante sem a necessidade de um controlador PLC adicional.

Proteção de nível industrial e dissipação de calor: O inversor de frequência variável da série 900G adota um design de duto de ar independente e classificação de proteção IP20, resistindo efetivamente à intrusão de poeira em ambientes industriais. Combinado com um ventilador inteligente com temperatura controlada, garante uma operação estável durante longos períodos.

Comunicação de porta completa e rede inteligente: A configuração padrão inclui o protocolo de comunicação Modbus-RTU e suporta uma interface RS485, permitindo fácil integração com sistemas de monitoramento de computador host para troca de dados em tempo real na automação de fábrica.

Parâmetros Técnicos do Produto

Indústrias e cenários de aplicação

O inversor de frequência variável série 900G, com sua alta densidade de potência e ampla lógica de aplicação, é amplamente utilizado nos seguintes campos:

Energia e Municipal: Estações elevatórias de abastecimento de água de alta potência e pressão constante, sistemas de tratamento de esgotos, ventiladores de tiragem induzida.

Fabricação de máquinas: acionamentos de fuso de máquinas-ferramenta CNC, máquinas de moldagem por injeção, extrusoras, máquinas de embalagem.

HVAC: Bombas de água circulante de ar condicionado central, ventiladores de torre de resfriamento, sistemas HVAC.

Energia e Mineração: Acionamentos auxiliares de guinchos de minas, transportadores de correia, compressores.

Instruções de instalação e uso

1. Instalação Mecânica

Instalação Vertical: Deve ser instalado verticalmente sobre uma superfície metálica plana, garantindo fluxo de ar desobstruído para dissipação de calor.

Espaço de dissipação de calor: Deve ser fornecido espaço suficiente verticalmente acima e abaixo (A≥10mm, B≥200mm para 0,75-22KW). É estritamente proibido bloquear a entrada de ar.

Requisitos Ambientais: A temperatura ambiente deve estar entre -10°C e +40°C (a redução de potência é necessária acima de 40°C). A redução de potência é necessária para altitudes superiores a 1.000 metros.

2. Conexões Elétricas

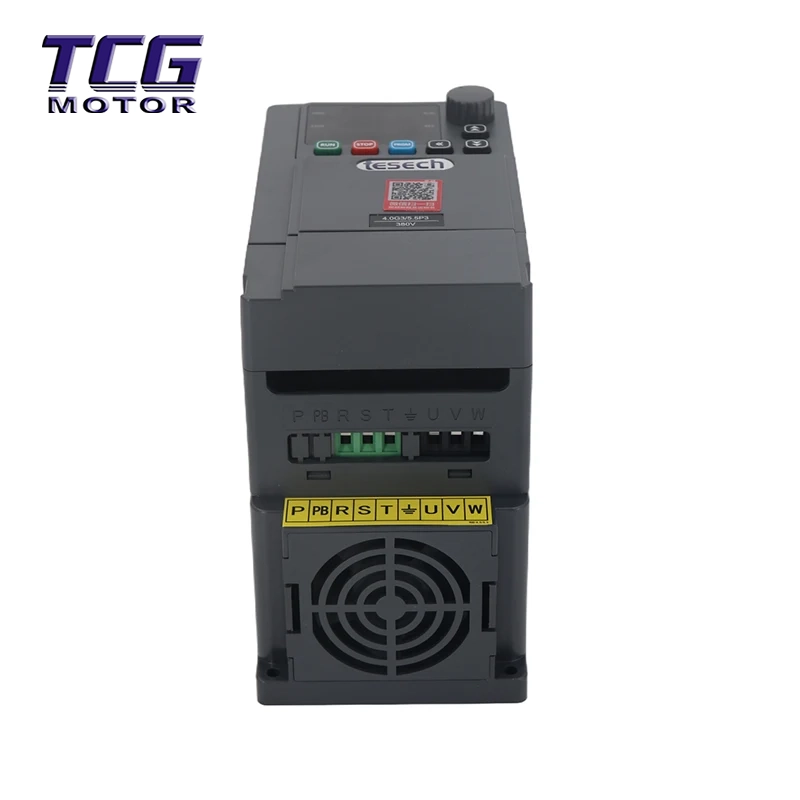

Circuito principal: R/S/T conectado à fonte de alimentação trifásica, U/V/W conectado ao motor. A inversão de conexões é estritamente proibida!

Unidade de Frenagem: 0,75KW~5,5KW possui uma unidade de frenagem integrada e requer um resistor de frenagem externo (conectado ao terminal +/PB); 7,5KW e superiores requerem uma unidade de frenagem externa.

Aterramento: O terminal PE deve ser aterrado de forma confiável e a resistência de aterramento deve estar em conformidade com as regulamentações locais.

3. Procedimento de depuração rápida

1). Reset de Parâmetros: Configure F0-24 = 1 para restaurar as configurações de fábrica.

2). Parâmetros do Motor: Ajustar F8-00 (Potência) para F8-04 (Velocidade) conforme placa de identificação.

3). Identificação dos Parâmetros: Configure F8-07 para realizar identificação estática ou dinâmica (necessária para controle vetorial para obter torque ideal).

4). Controle de Operação: Configure F0-00 para selecionar o canal de operação (0: Painel, 1: Terminal, 2: Comunicação).

5). Setpoint de Frequência: Configure F0-01 para selecionar a fonte de frequência.

Perguntas frequentes

Q1: Qual é a diferença entre o inversor de frequência variável da série 900G e o minimodelo anterior (900M)?

R: O TES 900G é um inversor de uso geral com uma faixa de potência mais ampla (até 630KW), portas de E/S mais ricas (5 canais DI, 2 canais AI) e poderoso desempenho de controle vetorial, tornando-o adequado para cenários complexos de controle industrial. O modelo mini 900M, por outro lado, é normalmente projetado para aplicações simples de baixo consumo de energia (<2,2KW) e possui menos portas.

P2: O inversor de frequência variável série 900G suporta controle de abastecimento de água com múltiplas bombas?

R: Sim. A série 900G possui lógica PID abrangente integrada. Ao definir os parâmetros F0-26 e F5, ele pode obter controle de múltiplas bombas de 1 a 5, incluindo vários modos, como "um em uso, um em espera", "controle mestre-escravo" e "controle síncrono", permitindo que sistemas complexos de abastecimento de água sejam construídos sem um controlador externo.

Q3: O que é controle SVC? Por que a identificação dos parâmetros é necessária?

R: SVC (Speed ​​Sensorless Vector Control) permite que o inversor controle com precisão o torque do motor mesmo sem um encoder. A identificação dos parâmetros do motor (F8-07) permite ao inversor “aprender” os parâmetros internos do motor (como resistência e indutância), obtendo assim saída de baixa frequência e alto torque (0,5Hz/150%). Sem identificação, o inversor operará apenas no modo V/F normal, reduzindo sua capacidade de carga pesada.

P4: O que devo fazer se o painel exibir “Err14” indicando que o módulo está superaquecendo?

A: “Err14” indica que a temperatura do módulo inversor está muito alta. Verifique: 1. A carga está muito pesada ou está travada há muito tempo? 2. A ventoinha de resfriamento está danificada ou o duto de ar está bloqueado por poeira? 3. A temperatura ambiente está acima de 40°C (requer redução de potência ou melhor ventilação)? 4. A frequência portadora F0-13 está definida muito alta (a frequência portadora pode ser reduzida adequadamente para diminuir a geração de calor)?

Q5: Como prolongar a vida útil do inversor em ambientes agressivos?

R: Recomenda-se limpar regularmente a poeira do ventilador de resfriamento e do duto de ar (a cada 6-12 meses); em ambientes com alto teor de poeira (nível de poluição > 2), o conversor de frequência deve ser instalado em um gabinete de proteção com classificação IP54 ou superior; se armazenado por um longo período (mais de 1 ano), o tratamento de envelhecimento pré-carga deve ser realizado de acordo com o manual de instruções antes do uso.
