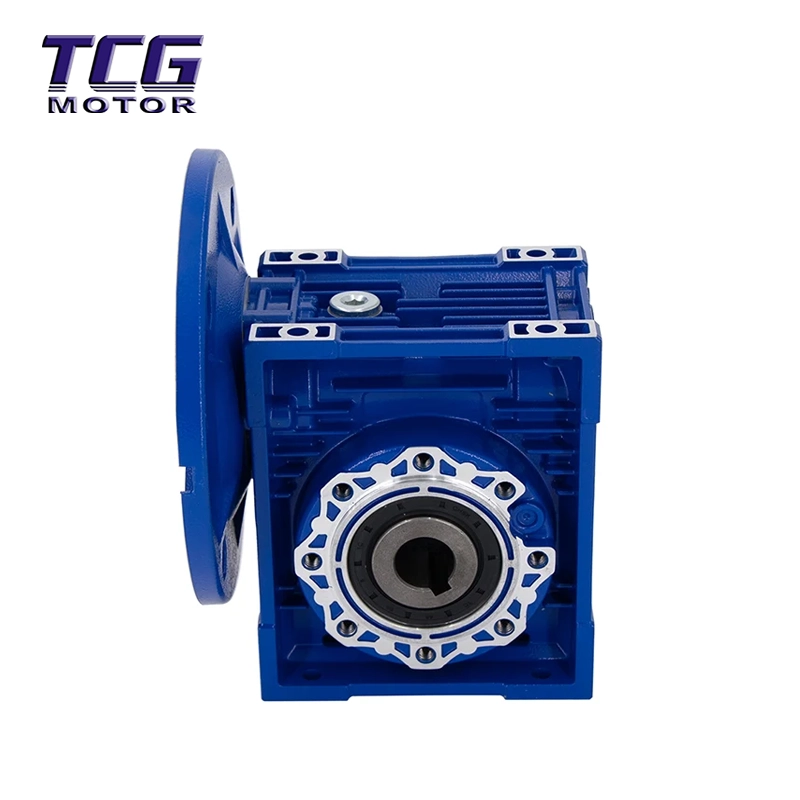

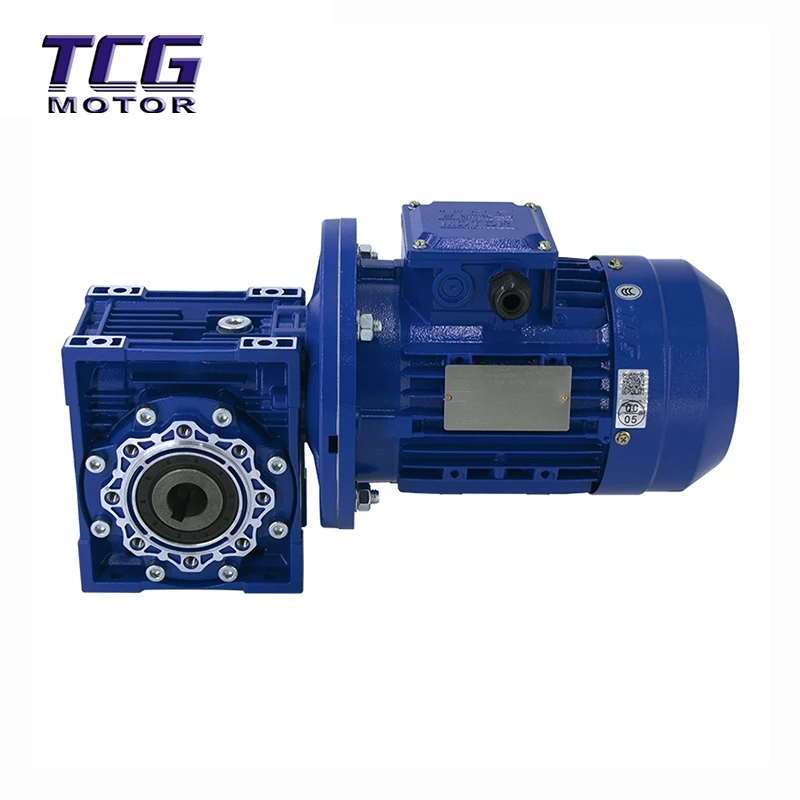

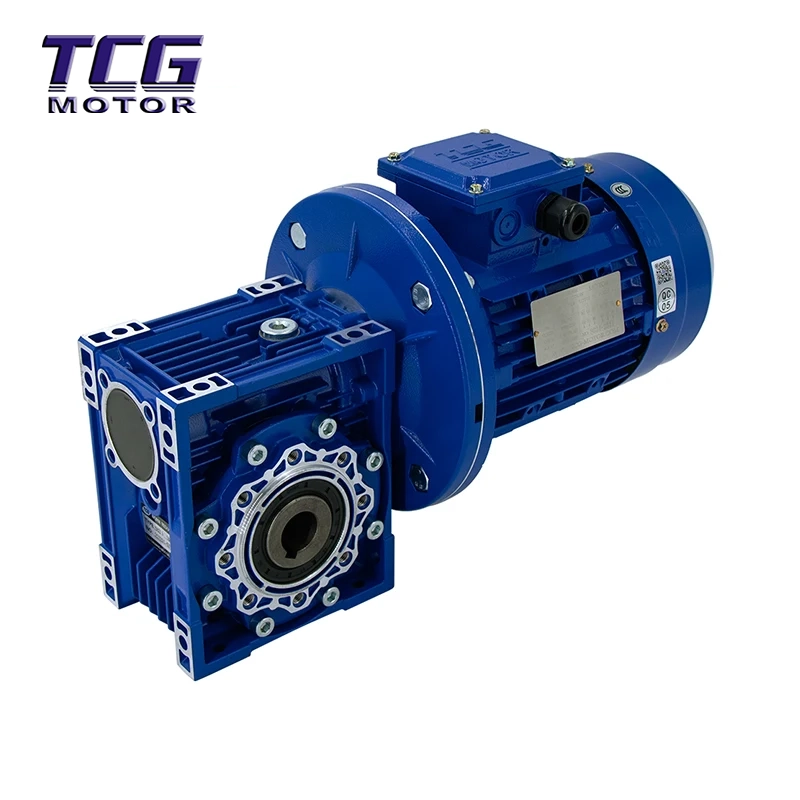

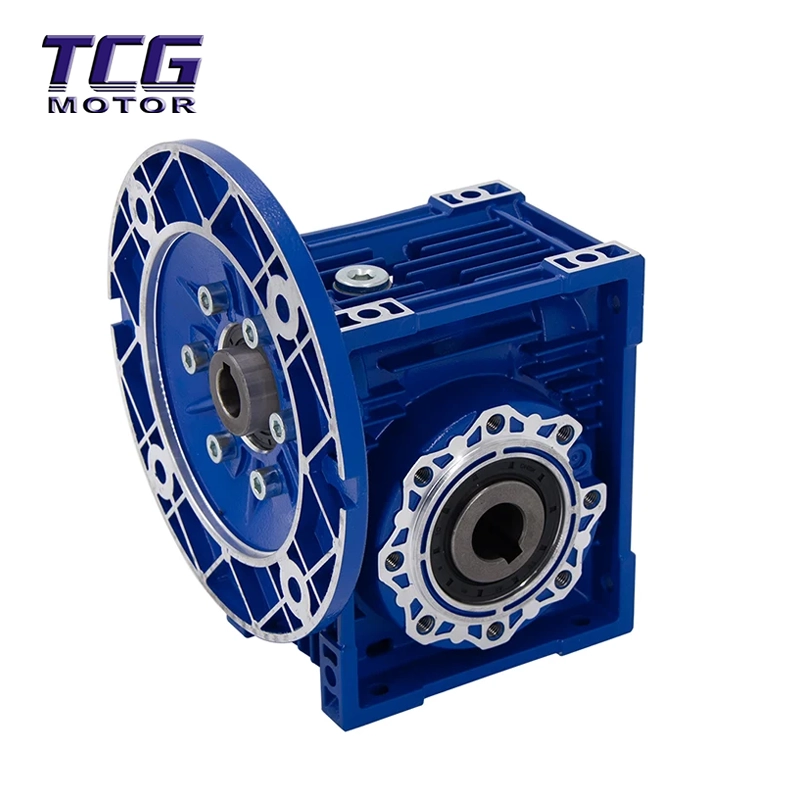

Redutor de engrenagem helicoidal

Estrutura de precisão e excelente dissipação de calor: O gabinete do redutor de engrenagem helicoidal é feito de liga de alumínio fundido de alta qualidade com amplas aletas de resfriamento, oferecendo excelente condução de calor e uma grande área de dissipação de calor, estendendo efetivamente sua vida útil.

Operação silenciosa e estável: O redutor de engrenagem helicoidal usa uma engrenagem helicoidal de acionamento com superfície de dente endurecido e retificada com precisão, resultando em operação suave e de baixo ruído, adequada para ambientes com altos requisitos ambientais.

Robusto e Durável: A engrenagem helicoidal é feita de aço 20Cr, tratado com carbonitretação, atingindo uma dureza superficial do dente de HRC60; a roda sem-fim é feita de bronze de níquel especial resistente ao desgaste, oferecendo forte resistência ao desgaste.

Instalação Omnidirecional: Adaptável a configurações de instalação universais, o bloco terminal e o invólucro são integralmente fundidos em liga de alumínio, garantindo excelente vedação e evitando poeira e vazamentos.

Especificações

SÉRIE REDUTOR DE ENGRENAGEM SEM-FIM NMR

INTRODUÇÃO GERAL

Recursos de estrutura

-Carcaça em liga de alumínio fundido de alta qualidade, adequada para montagem universal.

-O design do dissipador de calor para resfriamento oferece grande área de superfície e maior capacidade térmica do que as caixas de ferro fundido

-025 a 150.com escopo de potência de 60w a 15kw

-Maior faixa de relação de velocidade. Cada tamanho de quadro único tem 12 proporções de 5:1 a 100:1.

-O sem-fim endurecido com retificação fina possui as características de maior eficiência e grande torque de saída.

-Baixo ruído e funcionamento estável. pode adaptar condições de trabalho de longo prazo em ambientes terríveis.

-Peso leve, alta resistência mecânica.

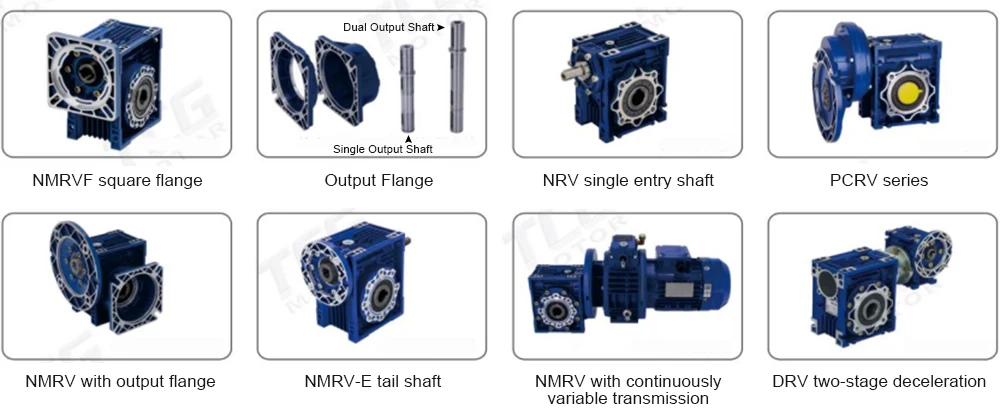

-A combinação de modularização PCRV e DRV estende a proporção de redutores RV de i=5:1 para 3200:1.

PRINCIPAIS MATERIAIS

-Hlousing: liga de alumínio fundido (tamanho da estrutura: 025 até 90): ferro fundido (tamanho da estrutura: 110 a 150)

-Minhoca: ​​aço 20Cr, tratamento de carburação e nitretação (a dureza do dente é HRC60 e a espessura do endurecimento. A camada é superior a 0,5 mm após retificação precisa)

-Roda sem-fim: liga especial de bronze e níquel vestível

MOLDAGEM / TINTA EM PULVERIZAÇÃO

-Carcaça em liga de alumínio:

① jateamento e tratamento anti-séptico especial na superfície da liga de alumínio

②após fosfatização. revestido com cozimento azul RAL5010 com acabamento.

-Carcaça em ferro fundido: pintada com acabamento em cozimento azul RAL5010

EFICIÊNCIA

A eficiência é um indicador importante de um redutor, que depende do projeto, fabricação e condição de atrito do par de transmissão da engrenagem helicoidal. Devido às diferentes características de atrito da caixa de engrenagens em operação e em repouso, a eficiência da caixa de engrenagens pode ser classificada em eficiência dinâmica e eficiência estática.

LUBRIFICAÇÃO

VOLUME DE LUBRIFICAÇÃO DO REDUTOR RV

-O volume de lubrificação para R V está relacionado com a posição de montagem do redutor.

-Todo o estoque de redutores RV é abastecido com lubrificação WA320 de acordo com a posição de montagem B3, caso a posição de montagem seja diferente de B3 é necessária uma indicação especial.

VOLUME DE LUBRIFICAÇÃO (LITRO)

VOLUME DE LUBRIFICAÇÃO DA ENGRENAGEM HELICOIDAL PC MODULAR

-A lubrificação da redução helicoidal modular do PC está separada da lubrificação dos redutores. a lubrificação e o volume independem das posições de montagem do PC.

-PC modular de redução helicoidal é preenchido com lubrificação WA680 antes do envio

VOLUME DE LUBRIFICAÇÃO (LITRO)

SELEÇÃO DE LUBRIFICAÇÃO

Aplicações

Devido ao seu baixo ruído, alta estabilidade e excelente resistência à corrosão, o redutor de engrenagem helicoidal é amplamente utilizado nos seguintes campos:

Equipamentos de automação: Robôs, correias transportadoras, máquinas de embalagem.

Indústria geral: Máquinas de processamento de alimentos, máquinas farmacêuticas, máquinas de impressão, máquinas químicas.

Ambientes especiais: A superfície da liga de alumínio passa por tratamento anticorrosivo especial, resistindo à corrosão de solventes orgânicos como gasolina e xileno, tornando-a adequada para ambientes químicos e com solventes especiais.

Força da fábrica

Fabricação Padrão: Fabricado em estrita conformidade com os padrões europeus (IEC) e padrões internacionais IM para garantir compatibilidade internacional.

Processos Avançados: Emprega tecnologia avançada de fundição de liga de alumínio e processos de retificação de precisão para garantir a precisão e a qualidade de cada produto.

Controle de Materiais: Seleção rigorosa de matérias-primas; a engrenagem helicoidal passa por tratamento de carbonitretação para garantir espessura de camada endurecida >0,5mm, garantindo eficiência de transmissão.

Honras da Empresa

Hengfu: Possui experiência madura na fabricação de motores e caixas de engrenagens.

Excelente intercambialidade: Os produtos apresentam excelente intercambialidade e ganharam amplo reconhecimento no mercado.

Certificação de Qualidade: Os produtos atendem aos padrões internacionais do sistema de gestão da qualidade.

Pós-venda e serviço

Suporte Técnico: Fornecemos orientação de seleção profissional e suporte técnico de instalação.

Garantia de qualidade: Os produtos passam por testes rigorosos antes de saírem da fábrica para garantir uma operação sem problemas.

Recomendações de manutenção: Recomendamos que os usuários reabasteçam ou substituam o tipo especificado de óleo lubrificante (WA320/WA680) imediatamente de acordo com o local de instalação para manter a eficiência ideal.

Embalagem e envio

Embalagem: São utilizadas caixas de madeira padrão ou caixas de papelão para garantir um transporte seguro e sem danos.

Prazo de entrega: Estoque suficiente de modelos comuns garante envio rápido após a colocação do pedido.

Padrões de exportação: Serviços de embalagem que atendem aos padrões internacionais de remessa são fornecidos para caixas de engrenagens exportadas.

Força Corporativa

Marcas Parceiras

Perguntas frequentes

Q1: Este redutor de engrenagem helicoidal pode ser usado em ambientes altamente corrosivos?

R: Sim. O corpo em liga de alumínio passa por jateamento e tratamento anticorrosivo especial, mantendo a aparência da liga branco-prateada e resistindo à corrosão por solventes orgânicos como gasolina e xileno.

Q2: Que tipo de óleo é usado no redutor de engrenagem helicoidal na fábrica?

R: Os redutores de engrenagem helicoidal RV são fornecidos com óleo lubrificante WA320 por padrão para a orientação de instalação B3; Os módulos de engrenagens helicoidais PC são fornecidos com óleo lubrificante WA680.

Q3: O que devo fazer se meu método de instalação não for B3?

R: A quantidade de óleo lubrificante no redutor de engrenagem helicoidal RV depende da orientação de instalação. Se o método de instalação for diferente de B3, deverá ser especificado no momento do pedido para que o fabricante possa ajustar a quantidade de óleo ou fornecer orientação correspondente.

Q4: Quão eficiente é esta caixa de velocidades?

R: A eficiência é um indicador importante, dependendo do projeto e das condições de atrito do par de transmissão da engrenagem helicoidal. O produto utiliza um sem-fim de transmissão da superfície do dente endurecido, que é altamente eficiente e mantém características de atrito estáveis ​​sob condições dinâmicas e estáticas.
