Unidade de frequência variável de uso geral de 0,75 kW

O inversor de frequência variável de uso geral de 0,75 kW apresenta vantagens diferenciadas significativas de nível industrial:

Núcleo vetorial, alto torque em baixa frequência: Adota exclusivamente o algoritmo de controle vetorial SVC, suportando autoidentificação de parâmetros do motor (ajuste estacionário/completo) mesmo com potência de 0,75KW. Comparado aos inversores V/F comuns, ele oferece torque mais estável em baixas velocidades, evitando problemas como “incapacidade de se mover” ou “flutuações de velocidade”.

Plataforma unificada em todas as faixas de potência: Possui a mesma lógica de controle industrial dos inversores de média e alta potência. Ele suporta controle de processo PID, programação multivelocidade (16 velocidades) e funções básicas de PLC, permitindo processos automatizados complexos mesmo em 0,75KW, e não apenas uma simples regulação de velocidade start-stop.

Design de proteção de nível industrial: Utilizando uma estrutura de revestimento de ferro montada na parede (Tipo A/Tipo M), oferece dissipação de calor superior em comparação com miniinversores com revestimentos de plástico, resistindo efetivamente à poeira e à interferência eletromagnética em ambientes industriais, garantindo operação contínua confiável 24 horas por dia, 7 dias por semana.

Comunicação de porta completa, escalabilidade futura: Interface de comunicação RS-485 padrão (suporta protocolo Modbus-RTU), até mesmo um dispositivo autônomo de 0,75KW pode ser facilmente conectado a um sistema de monitoramento de computador host e uma interface é reservada para aplicações industriais de Internet das Coisas (IIoT).

Parâmetros Técnicos do Produto

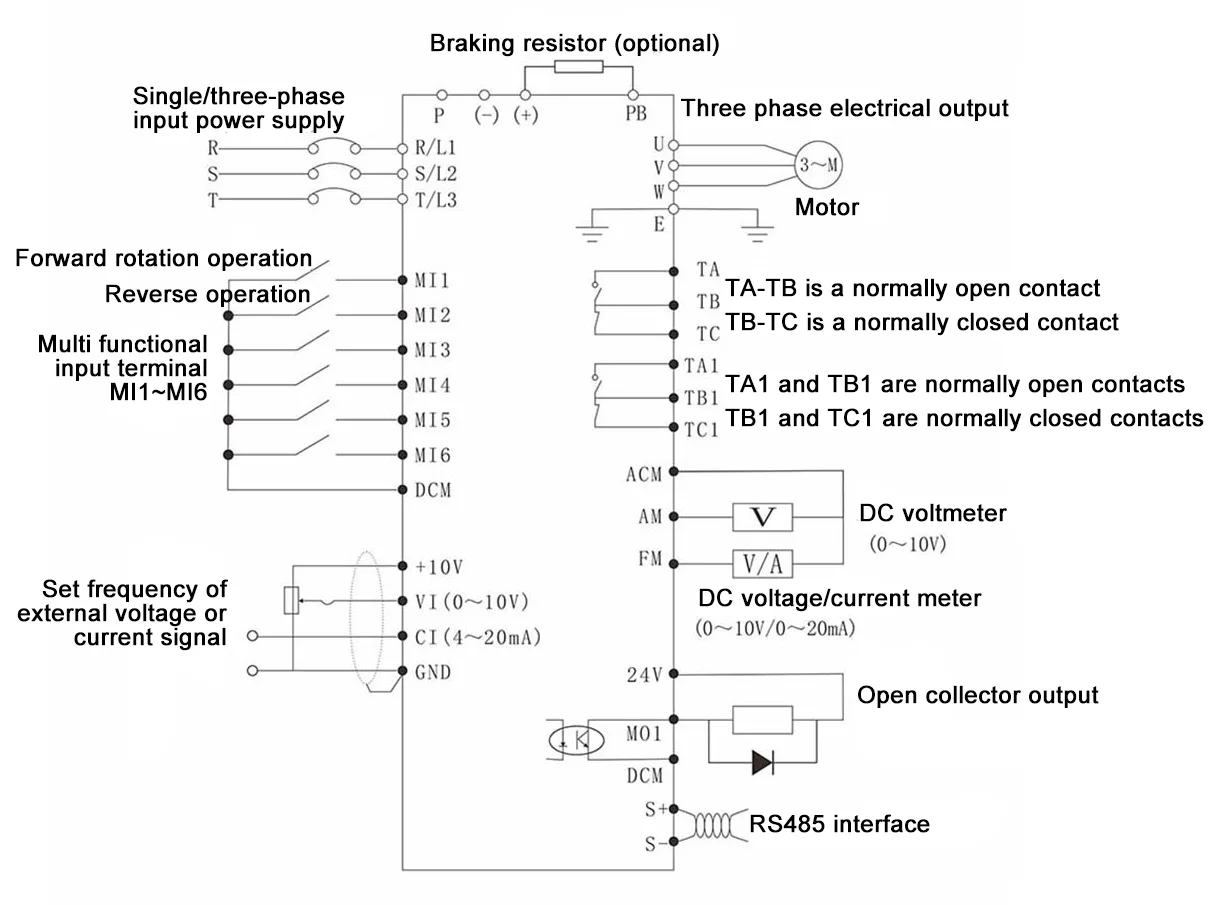

Diagrama de fiação básico

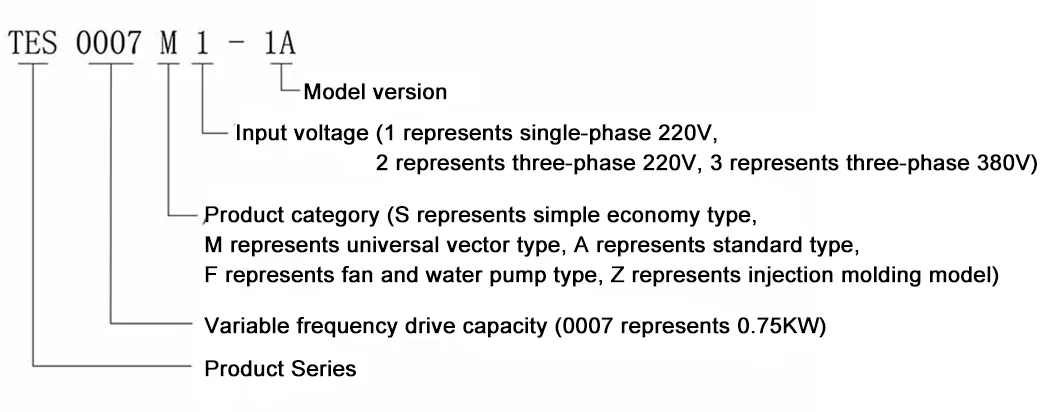

Descrição do modelo do produto

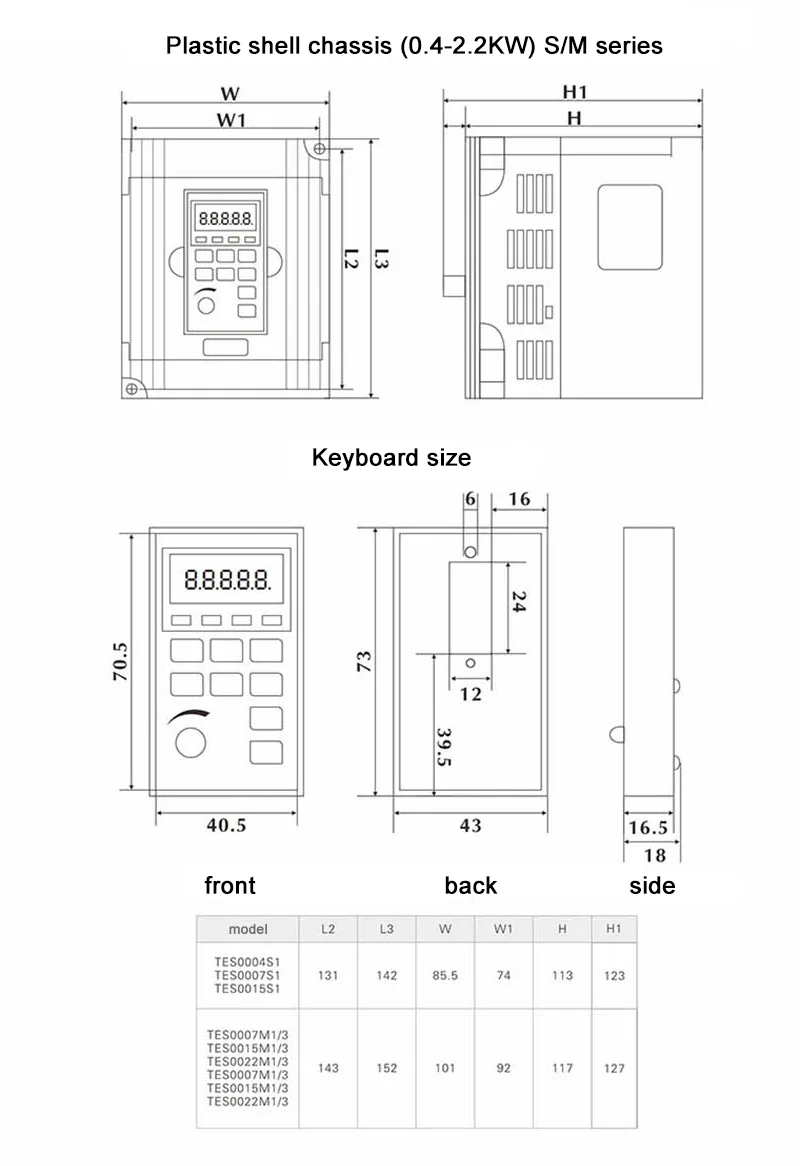

Desenho do esboço do produto

Indústrias e cenários de aplicação

O inversor de frequência variável de uso geral de 0,75 kW, com seu alto torque e alta confiabilidade, é amplamente utilizado nos seguintes campos:

Máquinas de precisão: máquinas de gravação CNC, pequenas retificadoras, máquinas de embalagem, misturadores.

Equipamentos de automação: Sistemas de correia transportadora, sistemas de controle de portas automáticas, máquinas de impressão.

HVAC e abastecimento de água: Pequenos ventiladores centrais de ar condicionado, controle de bomba auxiliar para sistemas de abastecimento de água com pressão constante.

Impressão e Tingimento Têxtil: Pequenas máquinas de trefilação, equipamentos de bobinagem (graças às suas excelentes capacidades de controle de torque).

Instruções de instalação e uso

1. Instalação Mecânica

Requisitos Ambientais: A temperatura ambiente deve ser controlada entre -10°C e +50°C, e a umidade abaixo de 90% UR (sem condensação).

Reserva de Espaço: Para instalação na parede, deve-se reservar pelo menos 100 mm de espaço de ventilação acima e abaixo da máquina. Não bloqueie a entrada de ar.

2. Conexão Elétrica

Circuito Principal: Conecte a entrada de energia aos terminais de potência (R/S/T) e conecte o motor aos terminais do motor (U/V/W). A conexão reversa é estritamente proibida!

Configuração de frenagem: O modelo 0,75KW normalmente possui uma unidade de frenagem integrada. Para frenagem rápida, conecte um resistor de frenagem externo (conectado aos terminais P/+ e PB).

3. Procedimento de depuração rápida

1). Reset de Parâmetros: Configure F0-27 = 3 para restaurar as configurações de fábrica.

2). Configuração dos Parâmetros do Motor: Configure F2-01 (Potência) para F2-05 (Velocidade) conforme placa de identificação do motor.

3). Selecione Modo de Controle: Configure F0-01 = 0 para selecionar Controle Vetorial (SVC), ou F0-01 = 2 para selecionar Controle V/F.

4). Identificação dos Parâmetros (Recomendado): Configure F2-11 = 2 (Ajuste Completo) ou 1 (Ajuste Estático), e pressione o botão Run para permitir que o inversor aprenda automaticamente os parâmetros do motor.

5). Teste de Operação: Controle a partida/parada através do botão RUN no painel ou terminais externos e ajuste o potenciômetro ou botões para definir a frequência.

Perguntas frequentes

Q1: O inversor de frequência variável de uso geral de 0,75 kW pode iniciar uma carga pesada?

R: Absolutamente. O inversor de frequência variável de uso geral de 0,75 kW suporta controle vetorial (SVC), com torque de partida de até 150%. Para equipamentos pesados, como misturadores ou britadores com potência de 0,75KW, é recomendado definir os parâmetros da placa de identificação do motor no grupo F2 e realizar a identificação dos parâmetros do motor em F2-11 para obter desempenho ideal de torque em baixa velocidade.

Q2: Este inversor possui um resistor de frenagem integrado?

R: De acordo com as especificações técnicas do manual, os modelos de 37KW e inferiores (incluindo 0,75KW) possuem unidade de frenagem integrada. O usuário só precisa adquirir um resistor de frenagem externo e conectá-lo aos terminais P(+) e PB; nenhuma unidade de frenagem adicional é necessária, economizando custos de instalação.

Q3: Como controlar a rotação direta e reversa do motor?

Você pode controlá-lo de várias maneiras:

Controle do painel: Pressione diretamente o botão FWD (avançar) ou REV (retroceder) no painel de operação.

Controle do terminal: Conecte ao terminal MIn através de uma chave externa (F5-00 e F5-01 devem ser configurados para a função avanço/reverso).

Troca de parâmetros: O ajuste F0-09 altera diretamente o comando do sentido de rotação sem a necessidade de alterar a fiação do motor.

Q4: O conversor de frequência gera muito calor?

R: O modelo de 0,75KW gera relativamente pouco calor, mas para garantir sua vida útil, deve ser instalado verticalmente com ventilação superior e inferior desobstruída. Se a temperatura ambiente exceder 40°C, recomenda-se desclassificar a unidade ou instalar um ventilador para resfriamento forçado.
