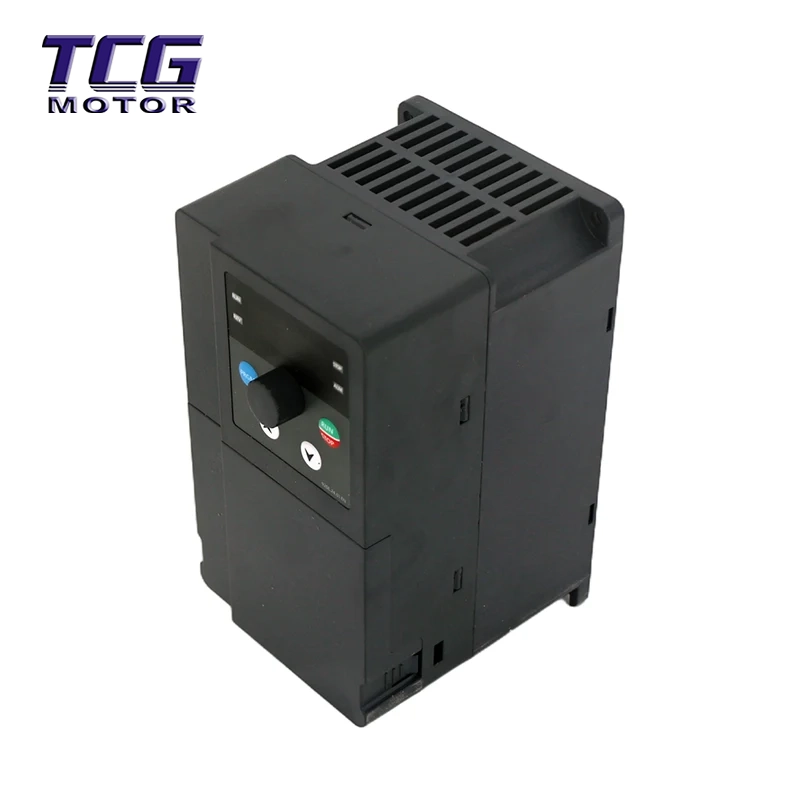

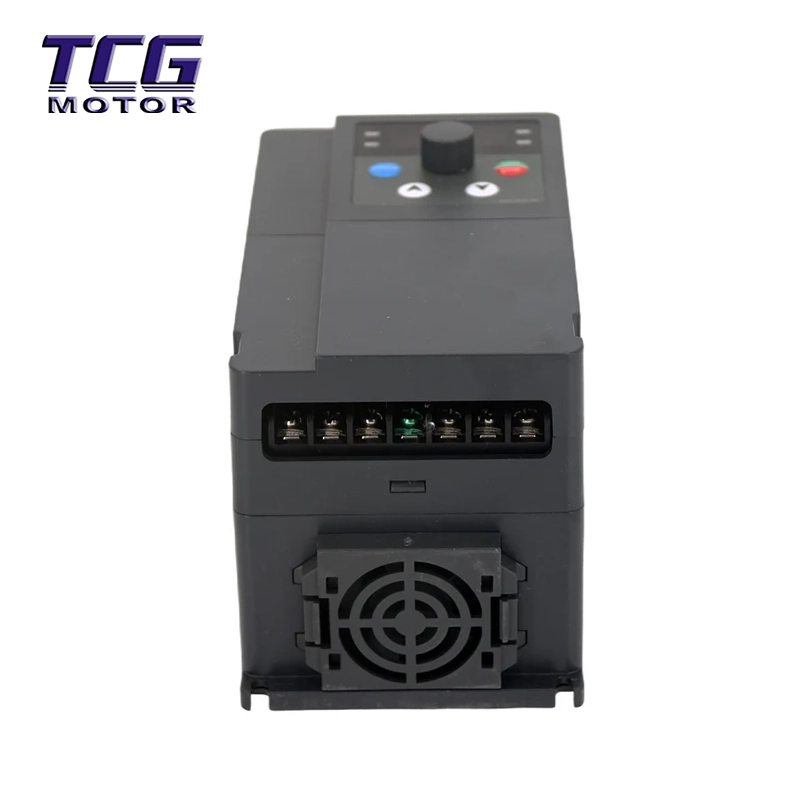

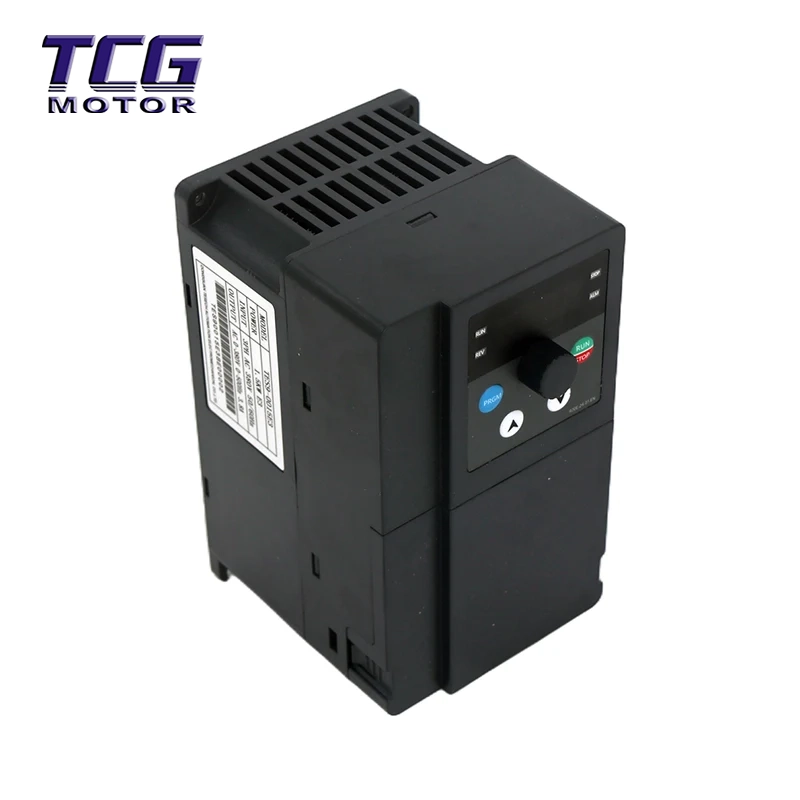

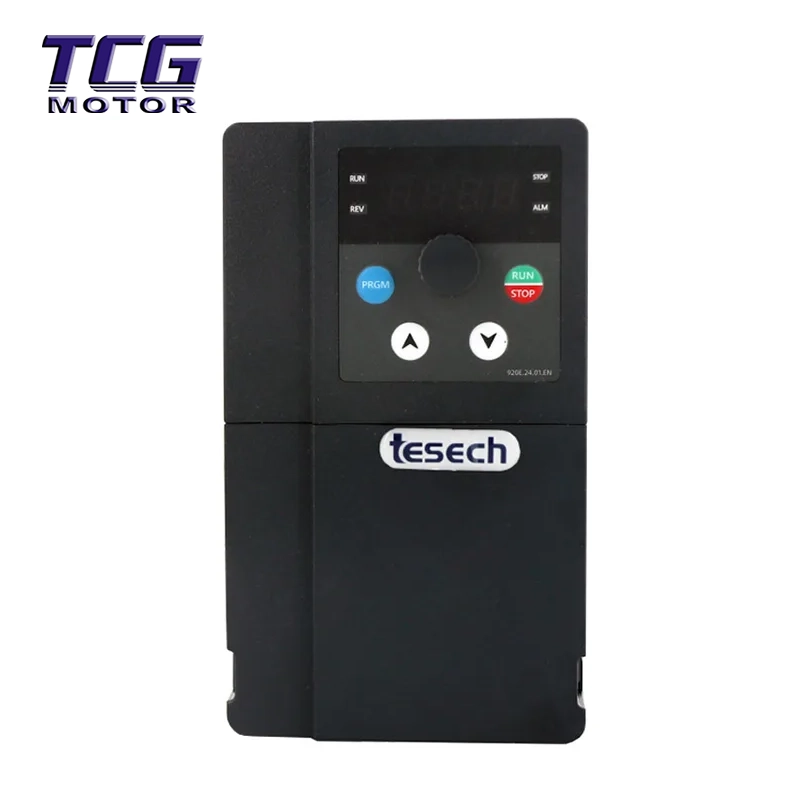

Inversor de frequência variável série 900E

Comparado aos conversores de frequência de uso geral comuns do mercado, o inversor de frequência variável da série 900E tem desempenho superior em precisão de controle e funções inteligentes:

Controle de modo duplo, desempenho superior: Suporta exclusivamente controle vetorial sem sensor (SVC) para motores síncronos, fornecendo forte torque de partida mesmo em baixas velocidades, com precisão de controle que excede em muito os conversores de frequência de controle V/F tradicionais.

Ajuste inteligente, correspondência com um clique: Equipado com função de autodetecção de parâmetros do motor (identificação estática/dinâmica), o conversor de frequência identifica automaticamente os parâmetros do motor, eliminando a necessidade de cálculos manuais tediosos e garantindo que o sistema de acionamento esteja sempre em condições ideais de correspondência.

Fornecimento de água com pressão constante integrado PID: Nenhum controlador externo é necessário; a lógica PID abrangente integrada permite diretamente funções de suspensão, despertar e proteção contra falta de água para sistemas de abastecimento de água com pressão constante, reduzindo significativamente os custos do sistema.

Experiência interativa fácil de usar: Equipado com um painel de operação LED multifuncional, suportando monitoramento em tempo real de vários parâmetros, como frequência, tensão, corrente e potência, e apresentando função de exibição de comutação automática de parâmetros, facilitando a operação e manutenção.

Proteção de segurança abrangente: Equipado com mais de 20 funções de detecção de falhas, incluindo proteção da unidade inversora, sobrecorrente, sobretensão, subtensão, perda de fase, superaquecimento e curto-circuito à terra, garantindo a segurança do equipamento e do pessoal.

Parâmetros Técnicos do Produto

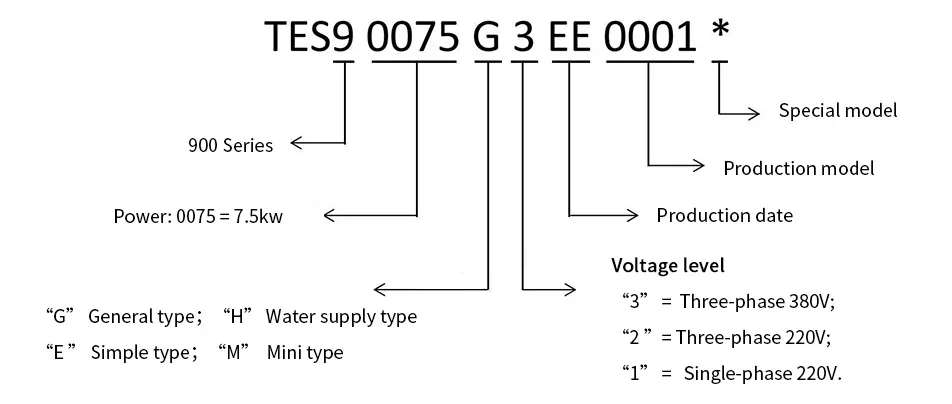

Regras de nomenclatura de modelo de produto

Os conversores de frequência da série 900 são nomeados de acordo com as seguintes regras:

Tabela de modelo de inversor de frequência

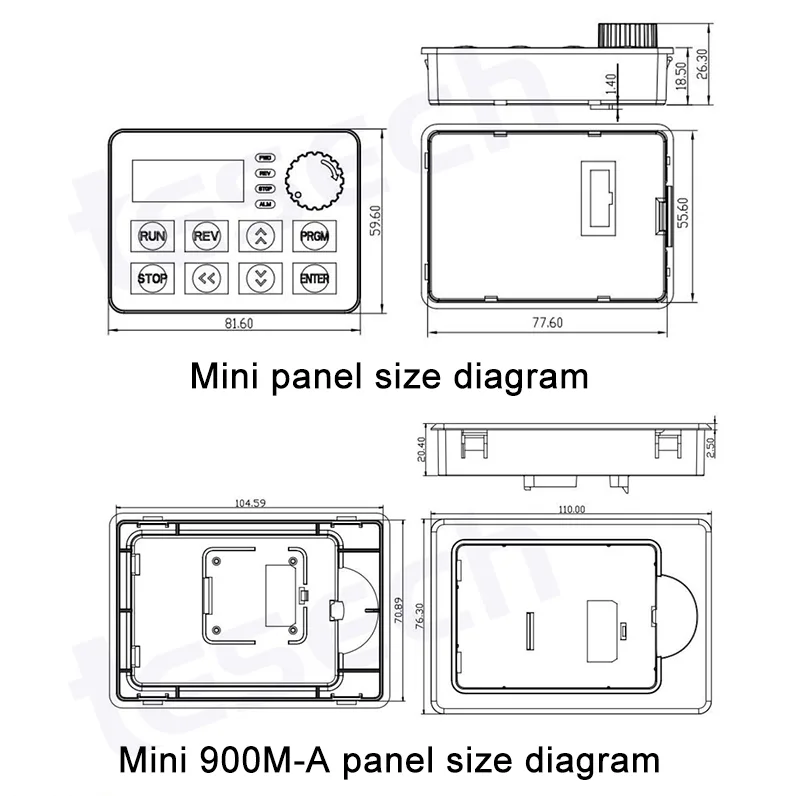

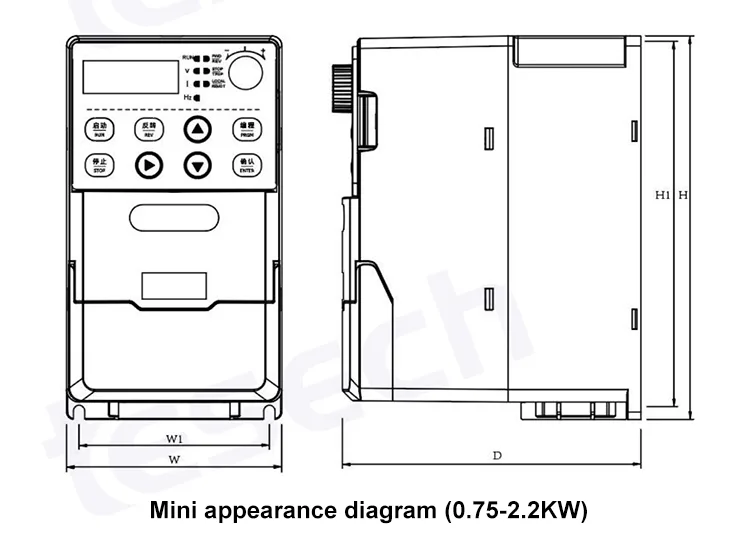

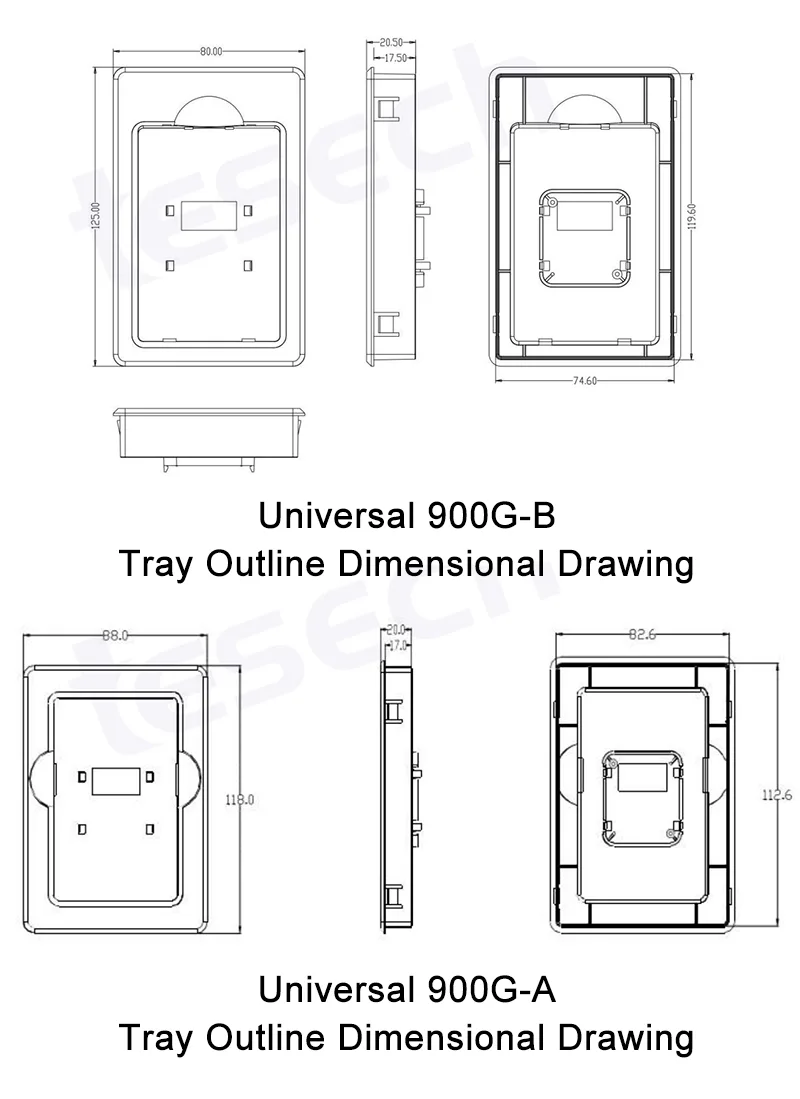

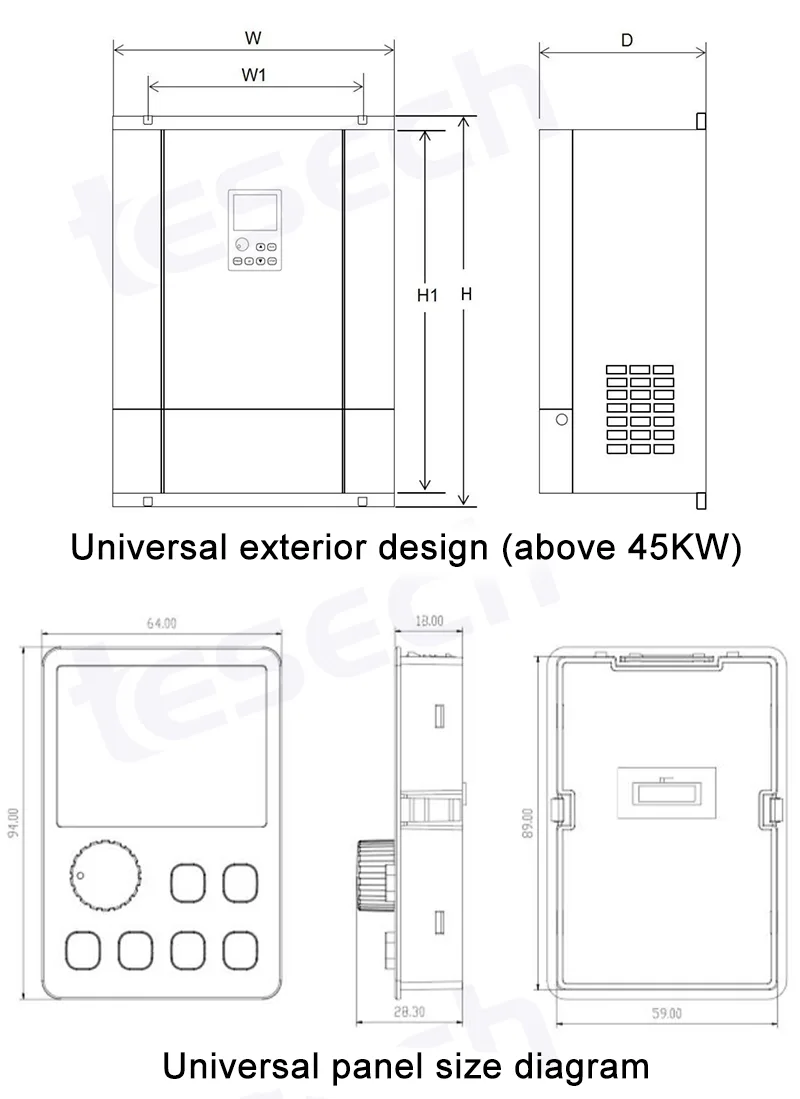

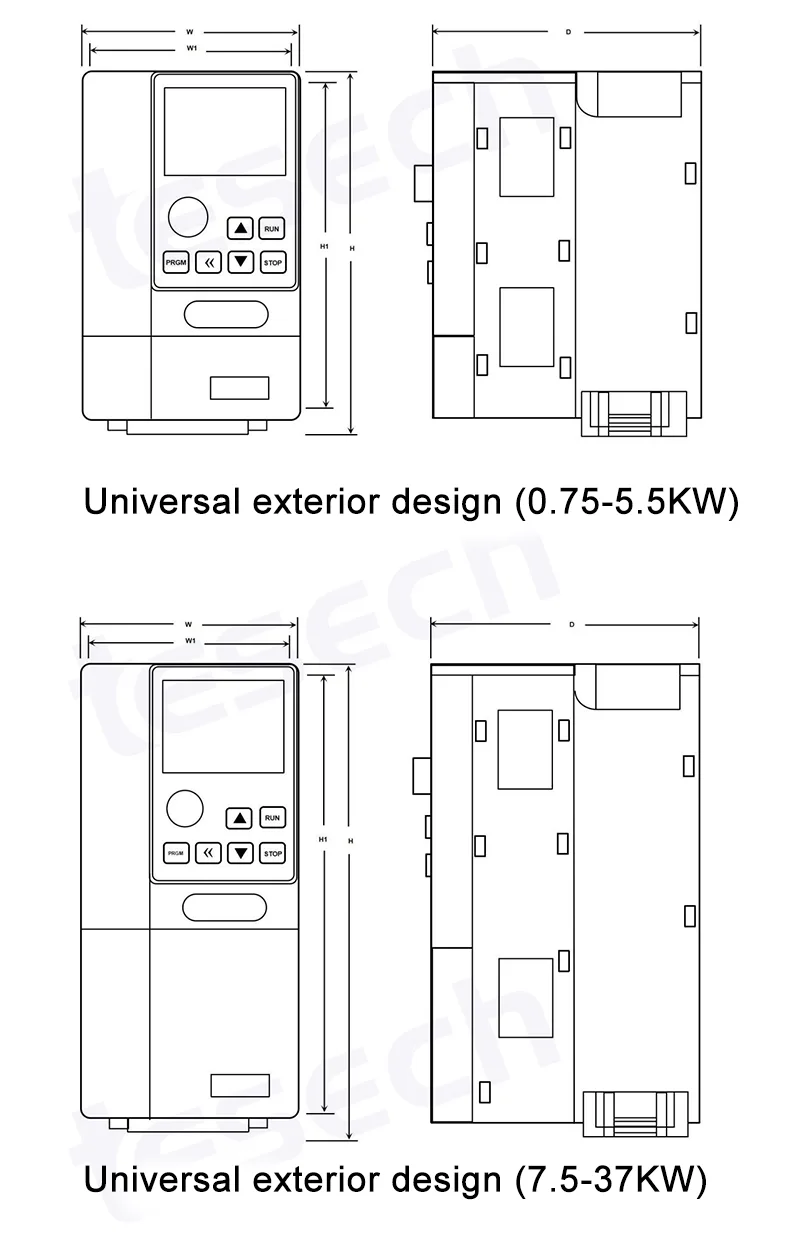

Tabela de Dimensões do Produto

Setores e cenários de aplicativos

O inversor de frequência variável série 900E, com sua ampla faixa de potência e poderoso desempenho de controle, é amplamente utilizado nos seguintes campos:

Abastecimento de Água e HVAC: Sistemas de abastecimento de água com pressão constante, bombas de água de ar condicionado central, ventiladores de torre de resfriamento.

Fabricação Industrial: Máquinas-ferramentas CNC, máquinas têxteis, equipamentos de impressão e embalagem, máquinas para plásticos.

Transporte de Materiais: Correias transportadoras, elevadores, misturadores.

Aplicações Especiais: Devido ao seu suporte para controle de motor síncrono, é particularmente adequado para cenários de acionamento de motor síncrono de ímã permanente onde a eficiência energética e o tamanho são críticos.

Instruções de instalação e uso

1. Instalação Mecânica

Requisitos Ambientais: A temperatura ambiente de instalação deve estar entre -10°C e +50°C, umidade inferior a 90% UR (sem condensação) e livre de gases corrosivos e poeira condutiva.

Requisitos de espaço: Para garantir a dissipação do calor, deve-se reservar espaço suficiente acima e abaixo do inversor (recomendado 10 cm acima e 10 cm abaixo), e devem ser deixadas aberturas de ventilação de pelo menos 5 cm em ambos os lados.

2. Conexões Elétricas

Circuito Principal: Conecte os terminais de entrada (R/S/T) à fonte de alimentação trifásica e os terminais de saída (U/V/W) ao motor. É estritamente proibido conectar o cabo de alimentação aos terminais de saída por engano.

Circuito de controle: suporta múltiplas entradas de sinal, incluindo sinais analógicos de 0-10V (AI1), potenciômetros e sinais de chave externa (DI1/DI2).

Aterramento: O terminal PE do inversor deve ser aterrado de forma confiável.

3. Procedimento de comissionamento rápido

1). Reset de Parâmetros: Configure F0-31 = 1 para restaurar as configurações de fábrica.

2). Parâmetros do Motor: Ajustar F0-00 (Potência), F0-01 (Tensão), F0-02 (Corrente), F0-03 (Frequência) e F0-04 (Velocidade) conforme placa de identificação do motor.

3). Modo de Controle: Configure F3-00 = 2 para selecionar o controle vetorial do motor síncrono (modo SVC se necessário).

4). Identificação de Parâmetros: Configure F0-06 para realizar identificação de parâmetros estáticos ou dinâmicos (para controle vetorial).

5). Comando de execução: Defina F0-19 para selecionar o canal de execução (painel/terminal) e F0-20 para selecionar a fonte de frequência.

Lista de embalagem e informações de envio

Lista de embalagens:

o Unidade principal do inversor TES 900E × 1

o Painel de controle montado na parede (incluindo cabo de conexão) × 1

o Manual do usuário (incluindo cartão de garantia) × 1

o Acessórios de instalação (parafusos/proteções) × 1 conjunto

Política de envio:

o Enviado dentro de 48 horas após a realização do pedido (se houver estoque).

o Serviço profissional de rastreamento logístico fornecido.

Embalagem e entrega

Método de embalagem: Sacos antiestáticos + caixas de papelão rígido são usados ​​para embalagem, e caixas de papelão ondulado de alta resistência são usadas para a caixa externa para garantir um transporte seguro.

Prazo de envio: Os itens padrão serão enviados dentro do prazo acordado; itens personalizados serão entregues dentro dos dias úteis acordados.

Canais logísticos: DHL, FedEx, UPS e serviços de frete marítimo/aéreo são suportados.

Perguntas frequentes

Q1: O TES 900E pode acionar um motor síncrono de ímã permanente?

R: Sim. O inversor de frequência variável série 900E suporta controle vetorial sem sensor (modo SVC) para motores síncronos. Após definir F3-00 como 2, combinado com a função de identificação de parâmetro de F0-06, ele pode acionar perfeitamente um motor síncrono de ímã permanente, proporcionando desempenho de controle de alta eficiência e alto torque.

Q2: O que devo fazer se o painel exibir falha de proteção da unidade inversora "Er01"?

R: "Er01" geralmente é causado por curto-circuito de saída, aterramento ou superaquecimento do módulo. Verifique se o isolamento do motor está bom e se o fio de saída está danificado; confirmar se o duto de ar do inversor está bloqueado e se o ventilador está funcionando normalmente; se o alarme persistir após a solução de falhas externas, entre em contato com o suporte técnico para verificar a placa do inversor ou módulo inversor.

Q3: Como conseguir a função de abastecimento de água com pressão constante?

R: O inversor de frequência variável da série 900E possui uma poderosa função PID integrada. Basta conectar o sinal do sensor de pressão ao terminal AI1, definir F1-00 para selecionar o setpoint do PID e F1-02 para selecionar a fonte de feedback do PID como AI1. Em seguida, defina o valor de pressão alvo para F1-01 de acordo com os requisitos da rede de tubulação.

Q4: O conversor de frequência requer manutenção regular?

R: Sim. Recomenda-se inspecioná-lo a cada 6 a 12 meses. Concentre-se na limpeza da poeira do ventilador de resfriamento e dos dutos de ar, verificando se há parafusos internos soltos e inspecionando os terminais da fiação em busca de sinais de queima. Se armazenado por um longo período (mais de 1 ano), o tratamento de envelhecimento pré-carga deve ser realizado de acordo com o manual de instruções antes do uso.
