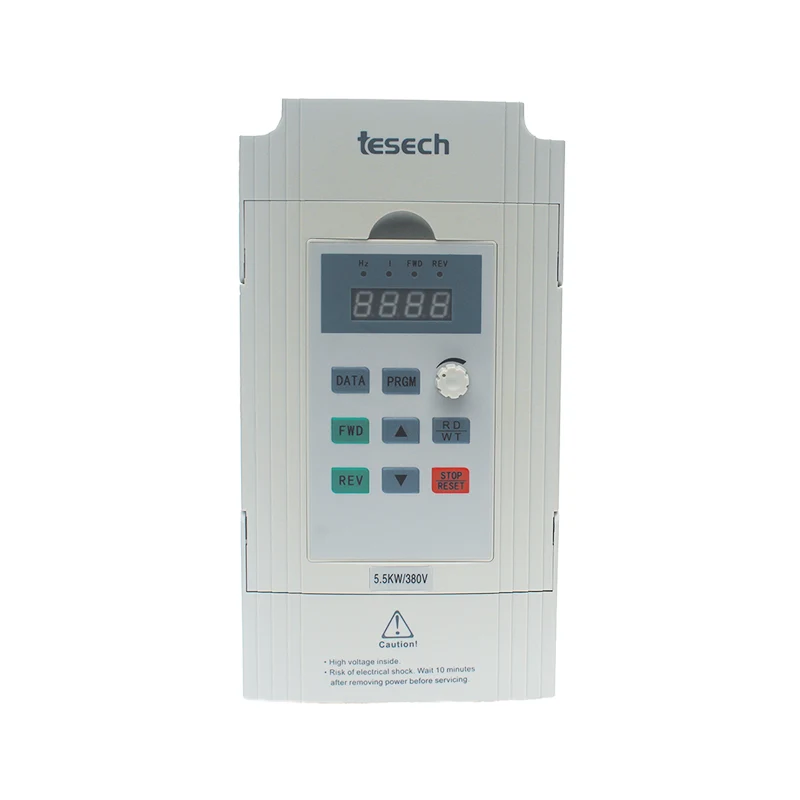

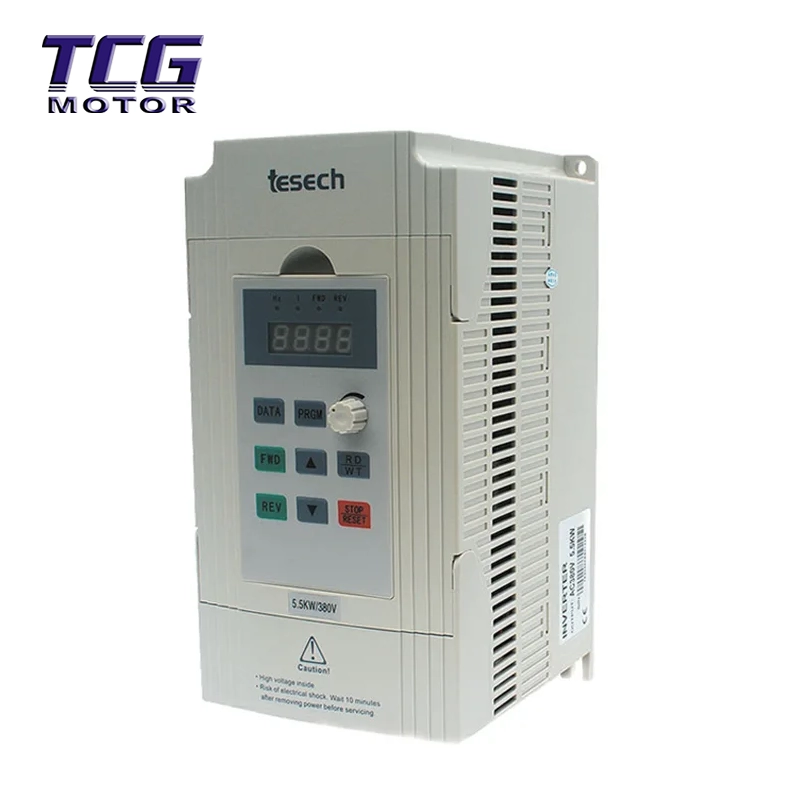

Unidade de frequência variável de uso geral de 5,5KW

Comparado ao modelo de menor consumo de energia, o inversor de frequência variável de uso geral de 5,5 kW apresenta melhorias abrangentes na estrutura de dissipação de calor, capacidade de sobrecarga e interfaces de terminal. Ele lida facilmente com partidas de carga pesada e ambientes industriais adversos, tornando-o um núcleo ideal para melhorar a eficiência da produção e obter economia de energia.

Controle vetorial de carga pesada, sobrecarga sem preocupações: Suporta 150% de alta capacidade de sobrecarga (60 segundos), combinando perfeitamente com os requisitos de alto torque do motor de 5,5KW na inicialização. Seja reiniciando um misturador após um atolamento de material ou iniciando o elevador sob plena carga, ele fornece um forte torque de partida, resolvendo completamente o problema de desligamento devido à energia insuficiente.

Design estrutural de nível industrial, dissipação de calor atualizada: Utilizando um design de fluxo de ar independente otimizado e um dissipador de calor reforçado para lidar com o calor gerado pela saída de energia de 5,5 KW, ele isola efetivamente poeira e componentes eletrônicos, evitando alarmes de superaquecimento causados ​​por má dissipação de calor e garantindo operação contínua estável 24 horas por dia, 7 dias por semana em ambientes de alta temperatura.

Expansão completa e alta integração: Interface de comunicação RS-485 padrão (protocolo Modbus-RTU), com suporte para controle de ciclo de múltiplas bombas, fornecimento de água com pressão constante PID e fácil programação de PLC. O modelo de 5,5KW possui uma configuração de porta de E/S mais rica, eliminando a necessidade de adquirir um controlador adicional para construir diretamente sistemas de controle automatizados complexos.

Unidade de frenagem integrada para resposta rápida: Os modelos de 5,5KW e inferiores possuem uma unidade de frenagem integrada (requer um resistor externo). Para máquinas que exigem desligamento rápido ou rotação frequente para frente e para trás, ele suprime efetivamente o aumento de tensão da bomba e evita falhas no inversor.

Parâmetros Técnicos do Produto

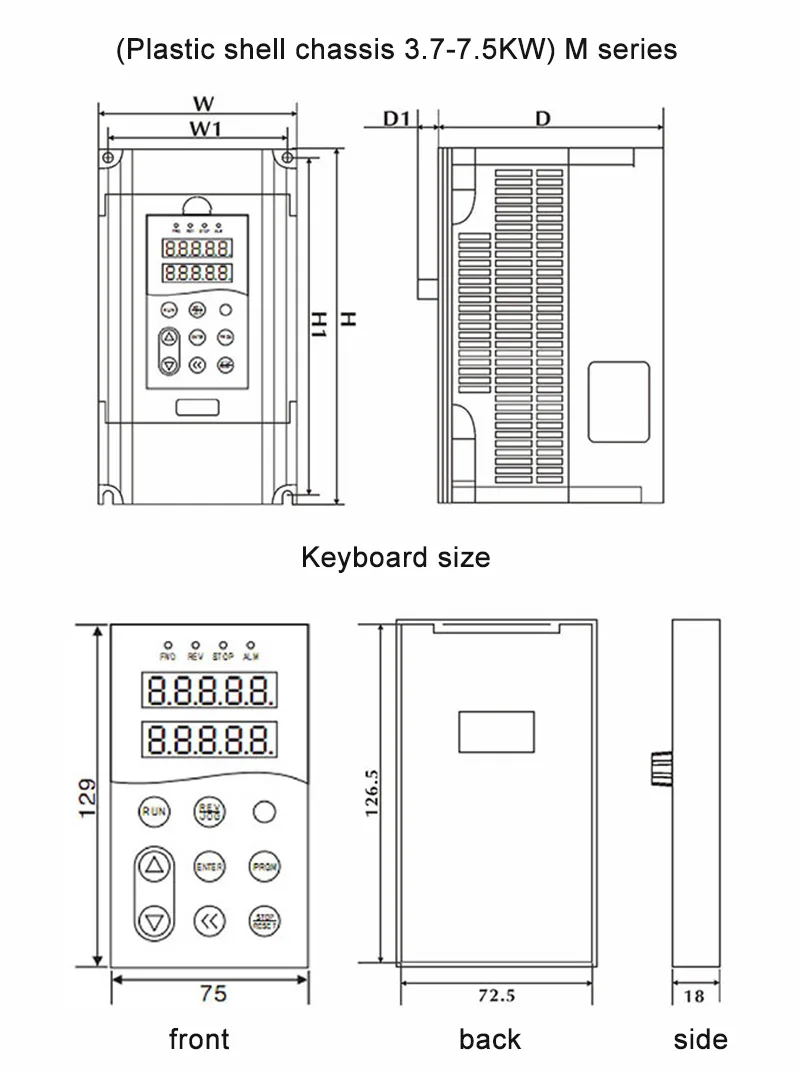

Tabela de especificações do chassi do sistema 3,7-7,5KW

Setores e cenários de aplicativos

O inversor de frequência variável de uso geral de 5,5KW, com sua potência robusta e alta confiabilidade, é amplamente utilizado nos seguintes campos industriais de médio porte:

Controle de fluidos: Sistemas de abastecimento de água com pressão constante de médio e grande porte, bombas de água circulante de ar condicionado central, ventiladores de torre de resfriamento.

Fabricação de máquinas: acionamentos de fusos de máquinas-ferramenta CNC, máquinas injetoras, extrusoras, máquinas têxteis.

Transporte de materiais: transportadores de correia, elevadores, misturadores, britadores.

Equipamentos de proteção ambiental: Aeradores de tratamento de águas residuais, máquinas de desidratação.

Precauções

Proibir estritamente o aterramento compartilhado: Evite absolutamente compartilhar um eletrodo de aterramento com equipamentos elétricos de grande porte, como máquinas de solda e máquinas elétricas. O fio terra deve ser o mais grosso e curto possível.

Transmissão Longa: Se a distância entre o conversor de frequência e o motor exceder 50 metros, a frequência portadora deverá ser reduzida (F0-15) ou um reator de saída deverá ser instalado para evitar danos ao isolamento do motor.

Prevenção de poeira: Embora o modelo de 5,5KW tenha boa dissipação de calor, em ambientes com alto teor de poeira (como fábricas têxteis e fábricas de processamento de madeira), é recomendado instalar uma rede de proteção ou instalá-la em um gabinete elétrico separado.

Perguntas frequentes

Q1: Um inversor de frequência de 5,5 kW pode acionar um motor de 7,5 kW?

R: Não recomendado. O inversor de frequência TES-390 de 5,5 kW tem uma corrente de saída nominal de 25 A, enquanto a corrente nominal de um motor de 7,5 kW é normalmente em torno de 15 A-17 A (dependendo da tensão). Embora as correntes pareçam iguais, a margem de capacidade do inversor é projetada para um motor de 5,5kW. Forçar um motor de 7,5 kW a acioná-lo pode facilmente fazer com que o inversor acione sua proteção de **sobrecorrente (OC) ou sobrecarga (OL)** durante a inicialização ou operação com carga pesada. Siga sempre o princípio de seleção de "potência do inversor ≥ potência do motor".

P2: Um modelo de 5,5 kW requer um resistor de frenagem externo?

R: Se o seu equipamento não requer parada rápida ou cargas de energia potencial (como guinchos), um resistor de frenagem geralmente não é necessário. Porém, se o equipamento tiver uma grande inércia, necessitar de um tempo de parada curto ou envolver realimentação de energia, um resistor de frenagem deverá ser conectado; caso contrário, o inversor reportará uma falha de **sobretensão (OV)**.

Q3: Quais são as diferenças na dissipação de calor entre os modelos de 5,5KW e 0,75KW?

R: O modelo de 0,75KW depende principalmente da convecção natural para dissipação de calor, enquanto o modelo de 5,5KW gera significativamente mais calor. Portanto, o modelo de 5,5KW vem de fábrica com um ventilador de resfriamento de alta potência e é recomendado o uso de um projeto de duto de ar independente para isolar os componentes geradores de calor do circuito de controle, garantindo uma operação estável mesmo em ambientes industriais com alto teor de poeira.

Q4: Como resolver o problema de interferência eletromagnética quando o motor de 5,5KW está funcionando?

R: Cabos longos de 5,5 kW são propensos a gerar radiação eletromagnética que interfere nos equipamentos de comunicação. Recomendações: 1. Instalar linhas de energia e linhas de controle em eletrocalhas separadas; 2. Utilize cabos blindados para linhas de controle; 3. Instale um reator de entrada ou filtro EMC na entrada do inversor (recomendado na seção 4.9 do documento).
