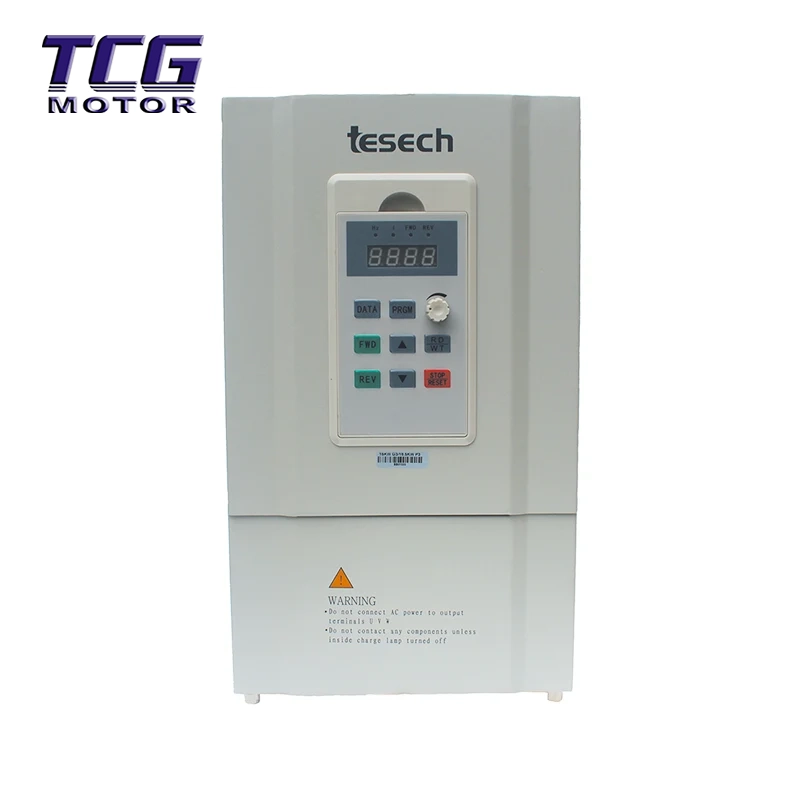

Inversor de frequência variável para serviço pesado de 11kW

Comparado aos modelos de menor potência, o inversor de frequência variável para serviços pesados ​​de 11 kW apresenta um design robusto de carcaça de ferro com um layout de componentes internos mais compacto e maior resistência a interferências eletromagnéticas. Seja em grandes máquinas de mineração, bombas de água de alta elevação ou acionamentos de linhas de produção complexas, o TES-390 11kW fornece potência central sólida e estável.

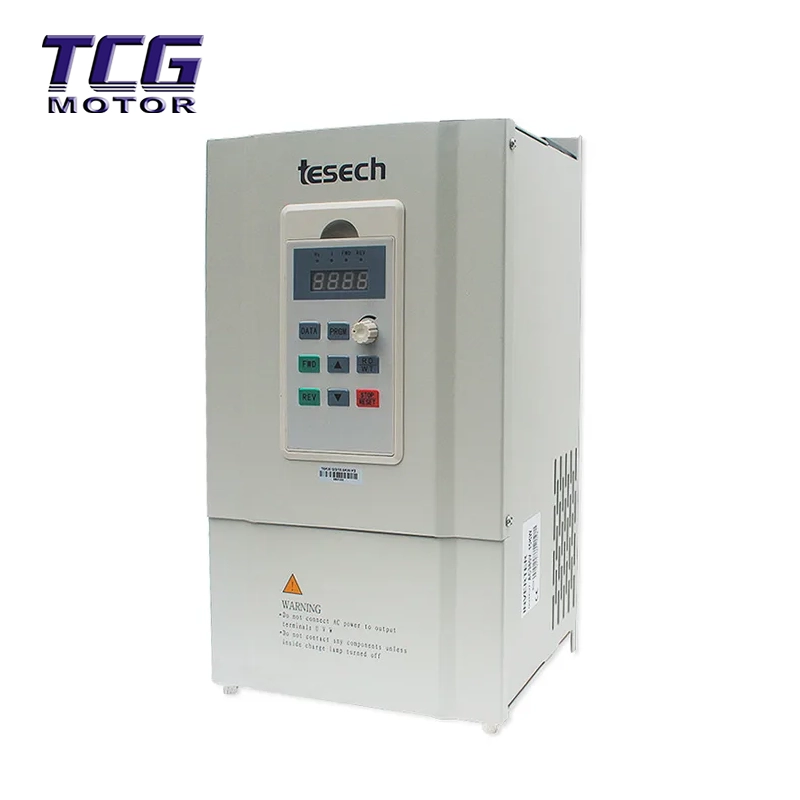

Invólucro de ferro robusto e durável:

O modelo de 11 kW utiliza uma caixa de ferro totalmente fechada (IP20). Em comparação com o invólucro de plástico dos modelos de menor potência, o invólucro de ferro protege eficazmente contra fortes interferências eletromagnéticas (EMC) em ambientes industriais, evita a entrada direta de poeira no circuito interno e possui um canal de dissipação de calor mais otimizado, tornando-o adequado para ambientes industriais agressivos, como minas e fundições.

Capacidade de sobrecorrente para serviços pesados, inicialização perfeita:

Abordando a alta corrente de partida e a inércia do motor de 11 kW, este modelo possui uma capacidade de corrente de disparo instantânea de 200% e 160% da capacidade de saída nominal, lidando perfeitamente com a partida pesada de equipamentos, como britadores e compressores, e prevenindo eficazmente falsas falhas de sobrecorrente.

Duto de ar independente, resfriamento forçado:

A potência de 11KW gera calor significativo. Este modelo é equipado com um ventilador de resfriamento de duto de ar independente de alto volume, que esgota diretamente o ar quente para o exterior do gabinete. Isso evita que o ar quente circule e se acumule dentro do gabinete, resolvendo o problema de desligamentos frequentes por superaquecimento de equipamentos de alta potência em ambientes de verão com altas temperaturas.

Expansão total da porta, controle integrado:

A configuração padrão inclui diversas interfaces de comunicação industrial (RS-485 Modbus-RTU) e vários terminais de E/S, suportando controle de ciclo de múltiplas bombas (1 a 5) e programação PLC simples. Ele pode acionar diretamente sistemas de abastecimento de água com pressão constante em grande escala ou linhas de produção automatizadas sem a necessidade de gabinetes de controle complexos adicionais.

Parâmetros Técnicos do Produto

Setores e cenários de aplicativos

O inversor de frequência variável para serviço pesado de 11 kW, com desempenho poderoso e alta confiabilidade, é amplamente utilizado nos seguintes campos industriais pesados:

Controle de fluidos em grande escala: Estações de bombeamento de abastecimento de água de alta elevação, grandes unidades centrais de ar condicionado, sistemas de aeração para tratamento de águas residuais.

Mineração e materiais de construção: Trituradores, moinhos de bolas, transportadores de correia, elevadores.

Fabricação industrial: Grandes compressores de ar, sistemas hidráulicos de máquinas injetoras, equipamentos auxiliares de laminação de aço.

Indústrias energética e química: Grandes tanques de mistura, centrífugas, ventiladores e sistemas de tiragem induzida.

Instruções de instalação e uso

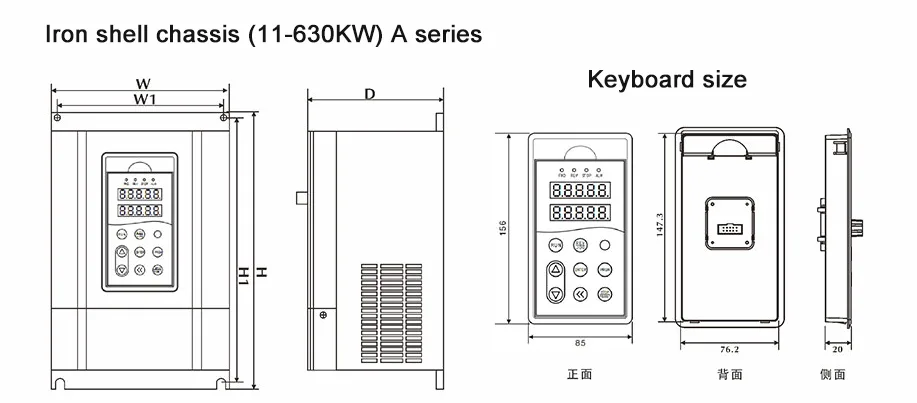

1. Instalação Mecânica (Etapas Críticas)

Instalação Vertical: O modelo 11KW é grande e pesado e deve ser instalado verticalmente em uma parede metálica plana. A instalação invertida ou horizontal é estritamente proibida.

Espaço de Dissipação de Calor: O 11KW gera uma grande quantidade de calor; deve ser reservado um espaço de ventilação ≥300mm acima e abaixo (o documento recomenda 150mm, mas recomenda-se mais espaço para modelos de maior potência).

Medidas de prevenção de poeira: Em ambientes com altos níveis de poeira (como têxteis e processamento de madeira), filtros de poeira devem ser instalados ou um gabinete elétrico selado separado deve ser usado.

2. Conexões Elétricas

Circuito Principal: Conecte os terminais de entrada (R/S/T) à fonte de alimentação trifásica e os terminais de saída (U/V/W) ao motor. É estritamente proibido conectar a fonte de alimentação aos terminais de saída!

Unidade de Frenagem: O modelo 11KW não possui unidade de frenagem embutida (é necessária uma unidade externa). Se for necessária uma parada rápida, uma unidade de frenagem externa e um resistor de frenagem deverão ser conectados (conectados aos terminais P/+ e PB).

Reator: Recomenda-se instalar um reator de entrada CA no lado da fonte de alimentação para melhorar o fator de potência e eliminar harmônicos de alta ordem.

3. Procedimento de comissionamento rápido

Reset de Parâmetros: Configure F0-27 = 3 para restaurar as configurações de fábrica.

Parâmetros do Motor: Configure F2-01 (Potência) para 11.0 e F2-03 (Corrente) para a corrente de placa do motor.

Ajuste Vetorial: Configure F2-11 = 2 (Ajuste Completo), pressione o botão Run para permitir que o inversor reconheça automaticamente os parâmetros do motor (a carga deve estar desconectada).

Teste de Funcionamento: Ajustar F0-02 = 1 (Terminal de Controle), F0-03 = 2 (Entrada Tensão AI1), conectar o potenciômetro para realizar testes de ajuste de velocidade.

Precauções

A troca frequente de energia é estritamente proibida: Os capacitores internos do inversor de 11KW possuem uma grande corrente de carga. A desconexão frequente da alimentação via contator durante a operação é estritamente proibida, pois pode facilmente danificar o módulo IGBT. Recomenda-se iniciar e parar através dos terminais de controle.

Transmissão de longa distância: Se a distância do motor exceder 100 metros, um reator de saída deverá ser instalado para evitar corrente de fuga excessiva causada pela capacitância distribuída por cabo.

Requisitos de aterramento: O inversor de frequência variável para serviço pesado de 11 kW deve usar um método de aterramento de ponto único. A área da seção transversal do fio terra deve ser ≥ 6mm². É estritamente proibido compartilhar um fio terra com outras máquinas elétricas.

Perguntas frequentes

Q1: Quais são as diferenças estruturais entre um inversor de 11 kW e um inversor de 5,5 kW?

R: A maior diferença está no material do invólucro e no sistema de dissipação de calor. Os inversores de 5,5 kW e inferiores normalmente usam invólucros de plástico, contando com convecção natural para dissipação de calor; enquanto o inversor de frequência variável para serviço pesado de 11kW, sendo uma unidade de alta potência, usa uma carcaça de ferro robusta, que não apenas fornece uma blindagem mais forte contra interferência eletromagnética, mas também possui um ventilador de resfriamento de fluxo de ar independente para expelir diretamente o calor interno para fora do gabinete, evitando o acúmulo de calor durante a operação de alta potência.

P2: O inversor de frequência variável para serviço pesado de 11 kW requer uma unidade de frenagem externa?

R: Sim, deve ser externo. A documentação indica que uma unidade de frenagem externa é necessária para 37 kW e superiores, mas os modelos de 11 kW normalmente não possuem uma unidade de frenagem integrada (ou pode depender do lote específico; a documentação menciona frenagem integrada para 37 kW e inferiores, mas unidades de alta potência normalmente requerem uma unidade externa durante o comissionamento). Para equipamentos pesados ​​de 11KW (como guindastes e centrífugas), se for necessária uma parada rápida, uma unidade de frenagem externa e um resistor de frenagem correspondente (potência ≥ 2500W, resistência ≥ 43Ω) devem ser adquiridos.

Q3: Por que meu inversor de 11KW relata “superaquecimento” depois de funcionar por um tempo?

R: Os inversores de 11KW geram muito calor e o superaquecimento geralmente é causado por três motivos: 1. Dutos de ar bloqueados. Verifique se o ventilador está funcionando e se há fiapos/poeira na entrada de ar; 2. Alta temperatura ambiente. Se a temperatura dentro do gabinete de controle exceder 40°C, instale um ar condicionado ou exaustor; 3. Ventilador danificado. O ventilador é um componente separado para modelos de 11KW. Se o ventilador não estiver girando, a máquina deverá ser parada imediatamente e o ventilador substituído.

Q4: Um inversor de 11KW pode controlar vários motores?

R: Sim, mas com uma condição. Os modelos 11KW suportam acionamento paralelo de vários motores no modo de controle V/F. Recomenda-se que a corrente total não exceda 1,1 vezes a corrente nominal do conversor de frequência.
