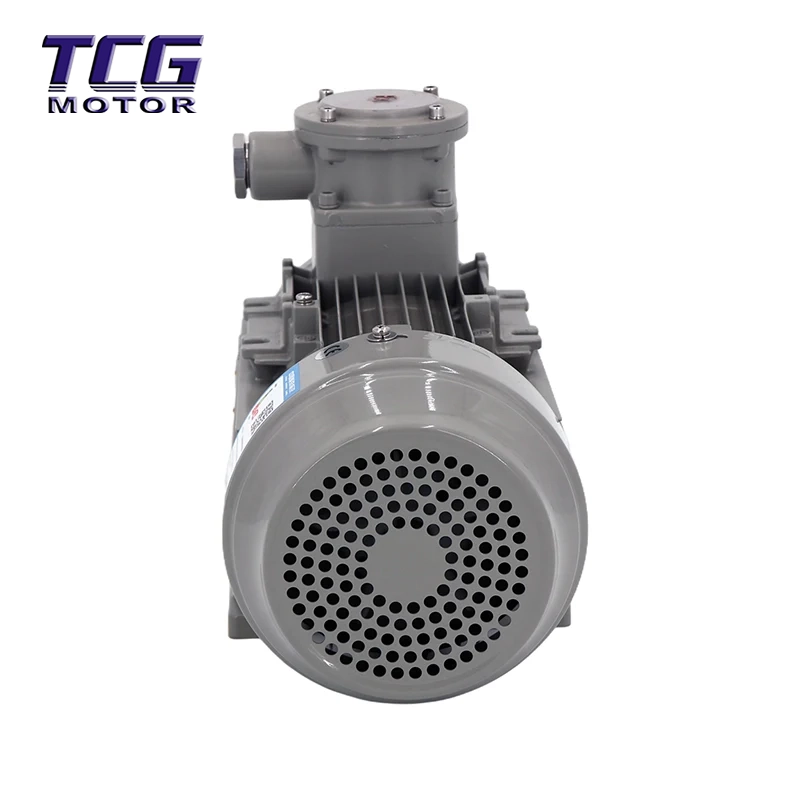

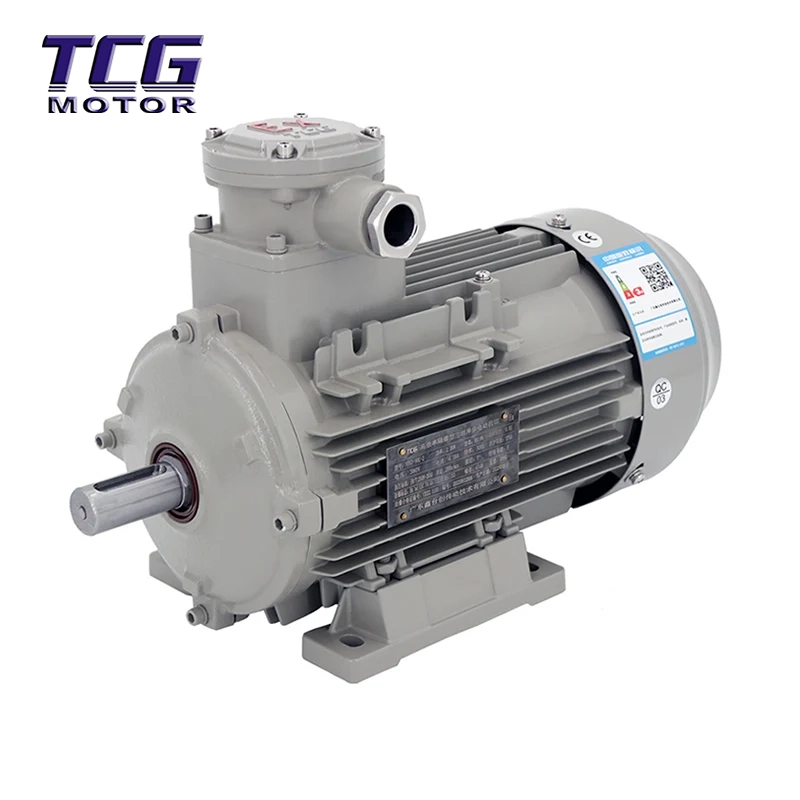

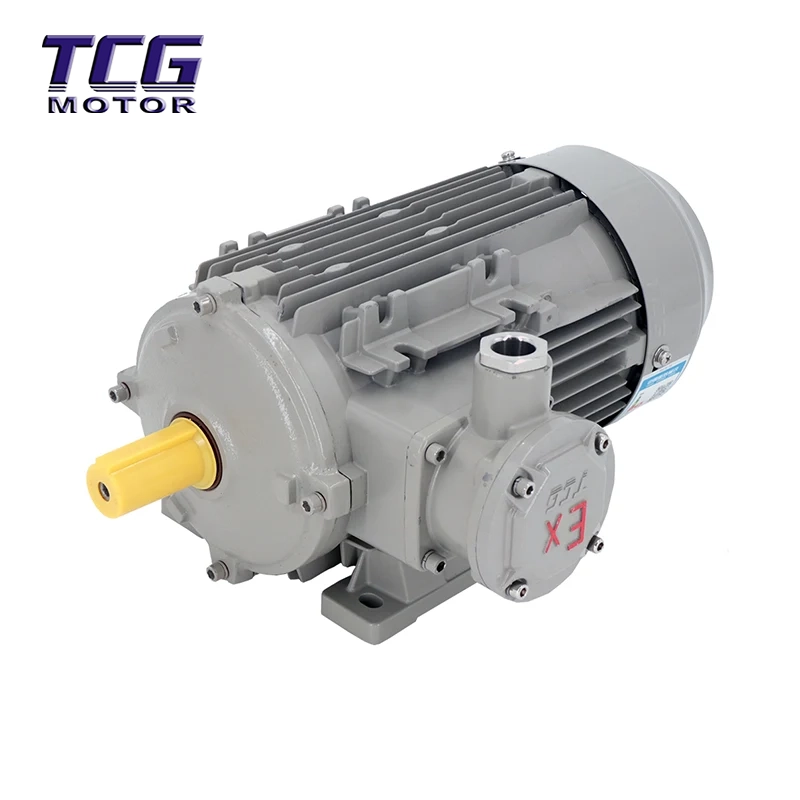

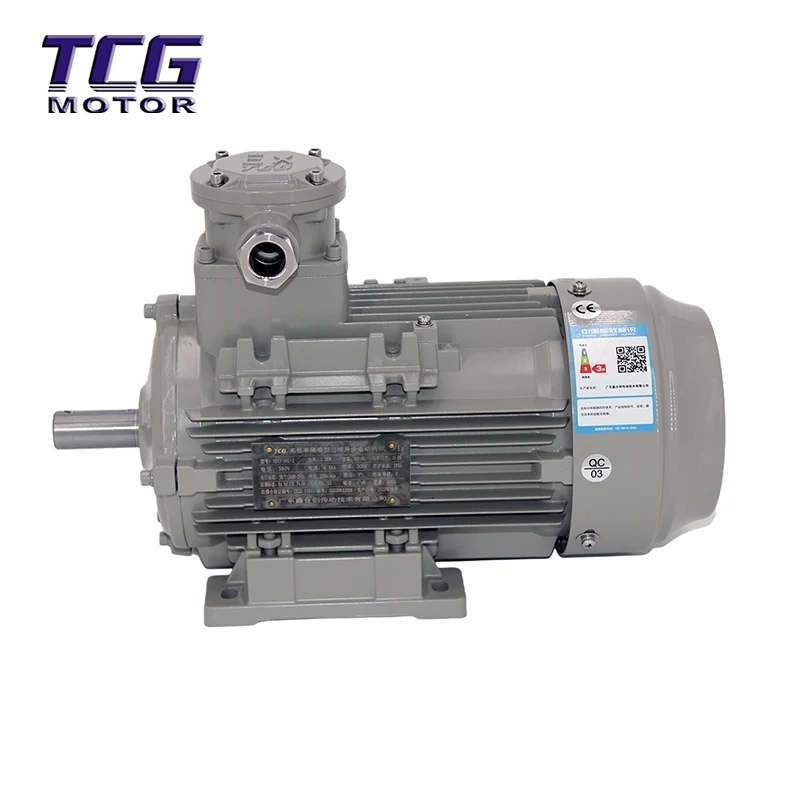

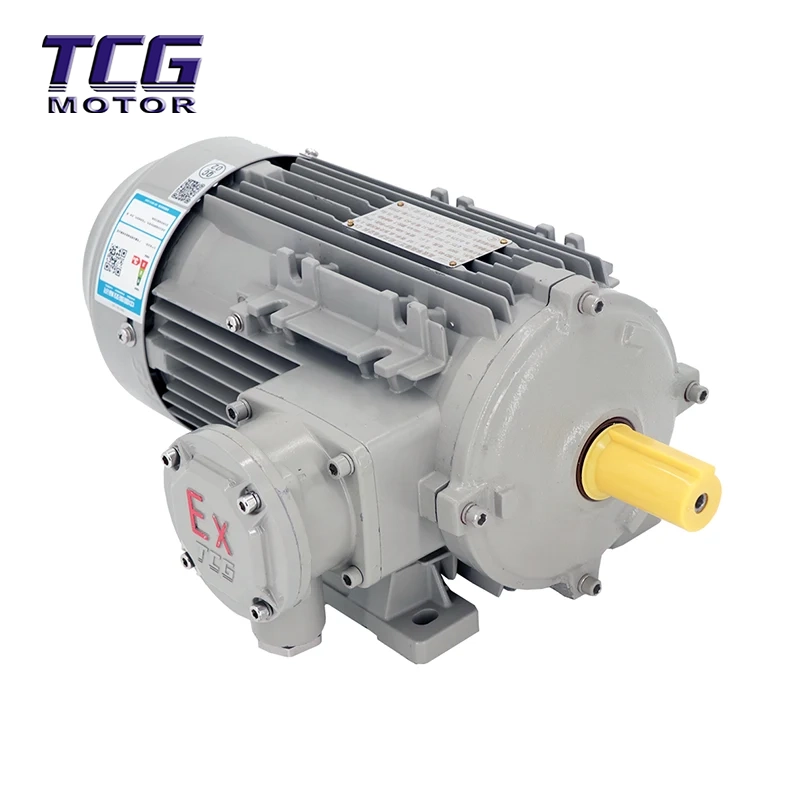

A montagem do motor à prova de explosão Ex d IIC T4 B3 é adequada para uso como força motriz geral em equipamentos localizados em locais contendo gases inflamáveis ou misturas explosivas formadas por vapores e ar. É usado principalmente nas indústrias química e de petróleo e também é amplamente aplicado em têxteis, metalurgia, gás urbano, transporte, processamento de grãos e petróleo, fabricação de papel, medicina e outras indústrias.
O índice de eficiência do motor à prova de explosão B3 Mountin Ex d IIC T4 está em conformidade com o nível 3 do GB/T 18613-2020 “Valores mínimos permitidos e graus de eficiência energética de motores assíncronos trifásicos de pequeno e médio porte”. Rolamentos NSK são adotados.
A montagem do motor à prova de explosão Ex d IIC T4 B3 apresenta alta eficiência e economia de energia, com as vantagens de grande margem de aumento de temperatura, longa vida útil, baixa vibração, baixo ruído e alta confiabilidade. É o primeiro motor assíncrono trifásico à prova de chamas desenvolvido internamente com carcaça em liga de alumínio. Comparado com as caixas tradicionais de ferro fundido, é mais leve, mais compacto e tem uma aparência mais refinada.
Equipamentos auxiliares opcionais, como sensores de temperatura de enrolamentos, sensores de temperatura de rolamentos, transmissores de temperatura e aquecedores, podem ser fornecidos mediante solicitação.
Modelo: motor assíncrono trifásico série YBX3
Potência: 0,18 kW a 315 kW
Pólos do estator: 2P, 4P, 6P, 8P
Tipo de instalação: B3, B5, B14, B35
Motor assíncrono trifásico à prova de chamas de alta eficiência série YBX3
O motor “Exd” à prova de explosão é um tipo de motor à prova de chamas. Seu princípio é colocar componentes que possam gerar faíscas, arcos ou altas temperaturas perigosas durante a operação normal dentro de um invólucro à prova de chamas. O invólucro é capaz de suportar a pressão interna sem ser danificado e garante que, quando a chama interna se propaga pelas frestas, a energia seja reduzida a um nível insuficiente para inflamar a atmosfera externa.
A Classe II é subdividida da seguinte forma:
● Classe IIA: o gás representativo é o propano;
● Classe IIB: o gás representativo é o etileno;
● Classe IIC: o gás representativo é o hidrogênio e o acetileno.
Exemplos de gases, vapores e grupos de temperatura inflamáveis comuns para Classe II são mostrados na Tabela 1.
Nota: O equipamento marcado como IIB também é adequado para aplicações que requerem IIA. O equipamento marcado como IIC é adequado para aplicações que exigem IIA ou IIB.
A Classe III é subdividida da seguinte forma:
● Classe IIIA: resíduos combustíveis;
● Classe IIIB: poeira não condutora;
● Classe IIIC: poeira condutiva.
Nota: O equipamento marcado como IIIB é adequado para aplicações que requerem IIIA. O equipamento marcado como IIIC é adequado para aplicações que requerem IIIA ou IIIB.
| nível | Grupo e temperatura (℃) | |||
| T1 | T2 | T3 | T4 | |
| >450 | 450≥ >300 |
300≥ >200 |
200≥t>135 | |
| ⅡA | Metano, acetato de etano, propano, estireno, benzeno, xileno, tolueno, carbono monóxido |
Butanol, butano, etanol, propileno, etilbenzeno, metanol, propanol |
Ciclohexano, pentano, hexano, heptano, octano, querosene, diesel, gasolina para motores, decano |
acetaldeído |
| ⅡB | Propargina, ciclopropano, gás de coqueria |
óxido de 1,2-propileno, óxido de etileno, etileno |
Butiraldeído, acroleína, hidrogênio sulfeto, dimetil éter, tetrahidrofurano éter |
Éter dietílico, tetrafluoroetileno, éter etilmetílico |
| ⅡC | hidrogênio | acetileno | ||
Tensão nominal: 220/380V, 380/660V; (380V, 660V são aplicáveis apenas a motores de 4KW e superiores)
Frequência nominal: 50/60Hz
Modo de trabalho: S1 (sistema de trabalho contínuo)
A altitude não excede 1000m
A temperatura do ar ambiente varia com a estação e é do tipo interno de -15~+40°C;
A umidade relativa máxima do ar ambiente: a umidade relativa máxima média do mês mais chuvoso é de 90%, e a temperatura mínima média do mês não é superior a 25°C.
| Não. | Potência nominal | Velocidade nominal | Corrente nominal (A) | Eficiência | Fator de potência | Torque nominal | Torque do Rotor Bloqueado Torque nominal |
Torque máximo Torque nominal |
Corrente de rotor bloqueado Corrente nominal |
|
| kw | HP | (r/mim) | 380 V | (η) | COSΦ | N·m | Ts/Tn | Tmáx/Tn | Está/dentro | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Não. | Potência nominal | Velocidade nominal | Corrente nominal (A) | Eficiência | Fator de potência | Torque nominal | Torque do Rotor Bloqueado Torque nominal |
Torque máximo Torque nominal |
Corrente de rotor bloqueado Corrente nominal |
|
| kw | HP | (r/mim) | 380 V | (η) | COSΦ | N·m | Ts/Tn | Tmáx/Tn | Está/dentro | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Quais certificações seus motores à prova de explosão possuem?
Nossos motores à prova de explosão são certificados de acordo com as normas IEC 60079 e GB3836, com classificações Ex d IIB T4 / IIC T4. Também fornecemos certificados ATEX, IECEx e CNEX mediante solicitação.
2. Posso obter motores OEM ou personalizados?
Sim, a Hengfu é uma fábrica chinesa líder que oferece serviços completos de OEM. Oferecemos suporte a tensões personalizadas, materiais de eixo (aço inoxidável 304/316), cores de pintura especiais, aquecedores, sensores PT100 e outras modificações para atender aos requisitos do seu projeto.
3. Qual é o prazo de entrega para pedidos em grandes quantidades?
Como fabricante com produção interna, nosso prazo de entrega padrão é de 15 a 25 dias para pedidos em grandes quantidades. As amostras podem ser organizadas dentro de 7 a 10 dias. Garantimos a entrega pontual com opções de logística flexíveis.
4. Quais tipos de montagem estão disponíveis?
Oferecemos vários tipos de montagem, incluindo B3 (montagem em pés), B5 (montagem em flange), B14 (montagem na face) e B35 (flange combinada em pés). O tipo B3 é mais comumente usado para aplicações industriais.
5. Qual é o período de garantia?
Oferecemos uma garantia padrão de 18 meses a partir da data de envio, cobrindo defeitos de fabricação. Nossa equipe de pós-venda oferece suporte técnico remoto e fornecimento de peças de reposição em todo o mundo.
6. Como você garante a qualidade do produto e a embalagem para exportação?
Nossa fábrica é certificada ISO9001. Cada motor passa por inspeção 100% antes do envio. Para exportação, usamos caixas de compensado padrão em condições de navegar com paletes reforçados para garantir um transporte seguro.
