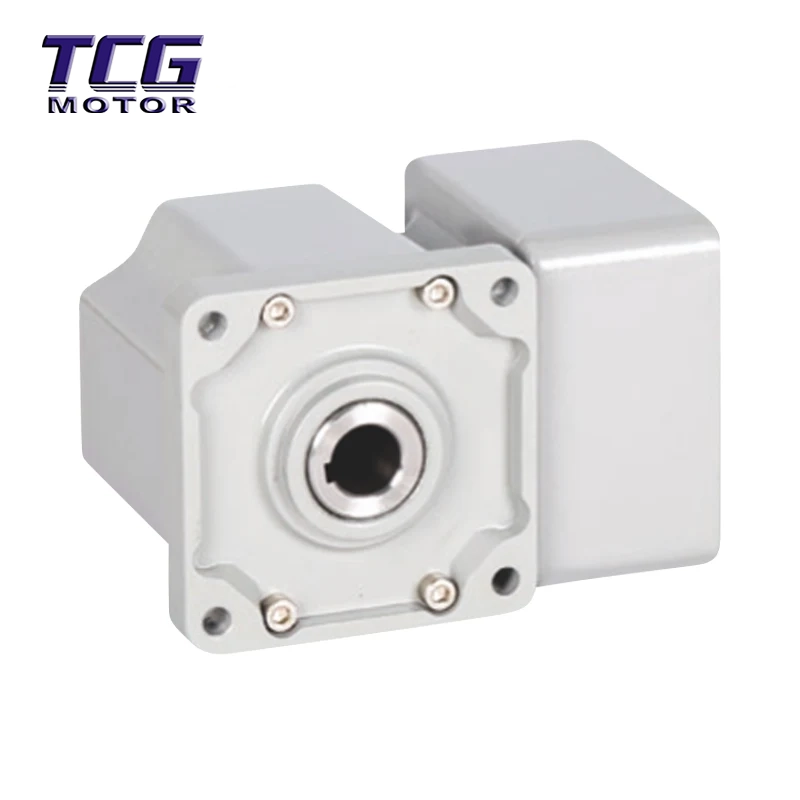

O motor DC sem escovas de ângulo reto é um sistema de energia integrado que combina um motor sem escovas com uma caixa de engrenagens de ângulo reto de 90°. Ele utiliza uma engrenagem cônica em espiral para mudar a direção da transmissão de potência, convertendo a rotação de alta velocidade do motor em saída de baixa velocidade e alto torque, ao mesmo tempo em que alcança a transmissão de potência vertical.
Layout espacial:Motores de eixos paralelos estendem-se em linha reta, ocupando um grande comprimento; Os motores CC sem escovas de ângulo reto "dobram" a potência em um ângulo de 90 graus, economizando muito espaço de instalação lateral (aproximadamente 60%).
Cenários de transmissão:Os motores de eixo paralelo são adequados para aplicações que exigem transmissão "giratória" (como chassis AGV), enquanto os motores de eixo paralelo são mais adequados para linhas de produção longas e estreitas.
Potência de dobramento de 90°: Os eixos de entrada e saída são distribuídos verticalmente em 90°, resultando em dimensões laterais extremamente pequenas. Comparado aos motores de eixo paralelo, pode ser perfeitamente integrado em equipamentos com espaço limitado, tornando-o a única solução para desafios de layout.
Alta eficiência e baixo ruído: Utilizando engrenagens cônicas espirais de precisão, a eficiência da transmissão atinge 85% -90%, melhorando a eficiência em mais de 30% em comparação com estruturas tradicionais de engrenagens helicoidais; o ruído operacional é tão baixo quanto abaixo de 45dB, alcançando uma operação silenciosa.
Saída e proteção poderosas: O motor DC sem escova de ângulo reto suporta redução de velocidade e aumento de torque e, com um driver dedicado, apresenta múltiplas proteções contra sobrecorrente, sobrecarga e superaquecimento, garantindo operação estável sob condições de trabalho complexas e uma vida útil de mais de 10.000 horas.
Robôs Móveis e AGVs: Rodas motrizes de Veículos Guiados Automatizados (AGV), chassis de transelevadores para armazéns automatizados, veículos logísticos inteligentes.
Casas e Edifícios Inteligentes: Cortinas elétricas (instalação oculta), cabideiros elétricos, fechaduras automáticas, mecanismos de elevação.
Robôs Colaborativos: Articulações de braços robóticos, efetores finais, utilizando sua estrutura compacta para obter movimentos flexíveis.
Equipamentos industriais de precisão: máquinas de embalagem, etiquetadoras, instrumentos de testes médicos, dispositivos de digitalização óptica.
Margem de Torque: Ao selecionar um modelo, uma margem de 50% deve ser reservada para o torque de carga real para lidar com partidas e paradas frequentes e cargas de impacto.
Calibração de coaxialidade: Ao instalar a carga, o erro de coaxialidade entre o eixo de saída e a carga deve ser ≤0,1 mm para evitar desgaste prematuro do rolamento causado por carga irregular.
Seleção de direção: Selecione a posição de instalação apropriada de acordo com o código de direção do eixo de saída (R direita/L esquerda/D dupla face/N oca).
Correspondência de driver: Deve ser usado com um driver sem escova dedicado. Recomenda-se que o motor DC sem escova de ângulo reto reserve 1,5 vezes a margem de potência do driver.
Proteção contra polaridade: Ao fazer a fiação, evite estritamente que os terminais positivo e negativo da fonte de alimentação sejam invertidos, caso contrário a placa do driver pode queimar facilmente.
Dissipação de calor: Para operação em plena carga de longo prazo com uma grande taxa de redução (por exemplo, ≥100), um dissipador de calor ou ventilador precisa ser instalado.
Partida em baixa temperatura: Em ambientes extremamente frios, a graxa das engrenagens pode engrossar, causando dificuldades na partida. Recomenda-se usar uma versão personalizada de graxa para baixa temperatura.
Embalagem: Caixas de papelão ondulado de alta resistência ou engradados de madeira personalizados são utilizados para embalagem, com algodão pérola EPE totalmente embrulhado dentro para garantir proteção contra choques e umidade durante o transporte.
Política de envio: Para modelos padrão e modelos personalizados não padrão (como comprimentos de eixo ou tensões especiais), consulte o atendimento ao cliente. Apoiamos frete marítimo/DHL/frete aéreo em todo o mundo.
Serviço pós-venda: garantia de 12 meses é fornecida. Os serviços de reparo ou substituição são fornecidos para problemas de qualidade não causados por erro humano.
Q1: Qual é a diferença entre um motor DC sem escova de ângulo reto e um motor de eixo paralelo?
R: A maior diferença está no espaço de instalação e na direção de transmissão.
Eixo paralelo: Transmissão de potência linear, comprimento longo, altura curta, alta eficiência (>95%), adequado para linhas de montagem e outros equipamentos com amplo espaço. Eixo em ângulo reto: a potência gira verticalmente a 90 graus, dimensões laterais extremamente pequenas, adequadas para AGVs, braços robóticos e outros equipamentos com espaço lateral limitado, mas eficiência ligeiramente inferior (85%-90%).
Q2: Este tipo de motor é barulhento?
R: Comparado aos redutores de engrenagem helicoidal tradicionais, nosso motor de eixo de ângulo reto usa um design de engrenagem cônica em espiral, resultando em uma engrenagem mais suave e ruído operacional extremamente baixo (normalmente abaixo de 45dB), tornando-o ideal para ambientes médicos ou de escritório onde uma operação silenciosa é necessária.
Q3: Por que sinto folga no meu motor de eixo em ângulo reto em baixas velocidades?
R: Devido à estrutura mecânica (engrenagem da engrenagem cônica), as caixas de engrenagens com eixo de ângulo reto apresentam uma leve folga física. Isso é normal. Se a sua aplicação exigir precisão extremamente alta, recomendamos a escolha de uma solução de caixa de engrenagens planetárias.
Q4: Como calcular o torque de saída final?
A: Fórmula de estimativa simples: Torque de saída ≈ Torque do motor × Taxa de redução × Eficiência de transmissão. Nota: A eficiência de transmissão de um eixo em ângulo reto é de aproximadamente 85%-90%. Por exemplo, um motor de 0,2 N·m emparelhado com uma caixa de engrenagens 50x terá um torque real de aproximadamente 0,2 × 50 × 0,85 = 8,5 N·m.
Q5: A direção do eixo de saída pode ser personalizada?
R: Sim. Oferecemos várias opções de direção do eixo de saída: R (eixo de saída direito), L (eixo de saída esquerdo), D (eixo de saída dupla face) e N (eixo oco). O modelo de eixo oco também suporta roteamento central, facilitando a fiação da junta do robô.
