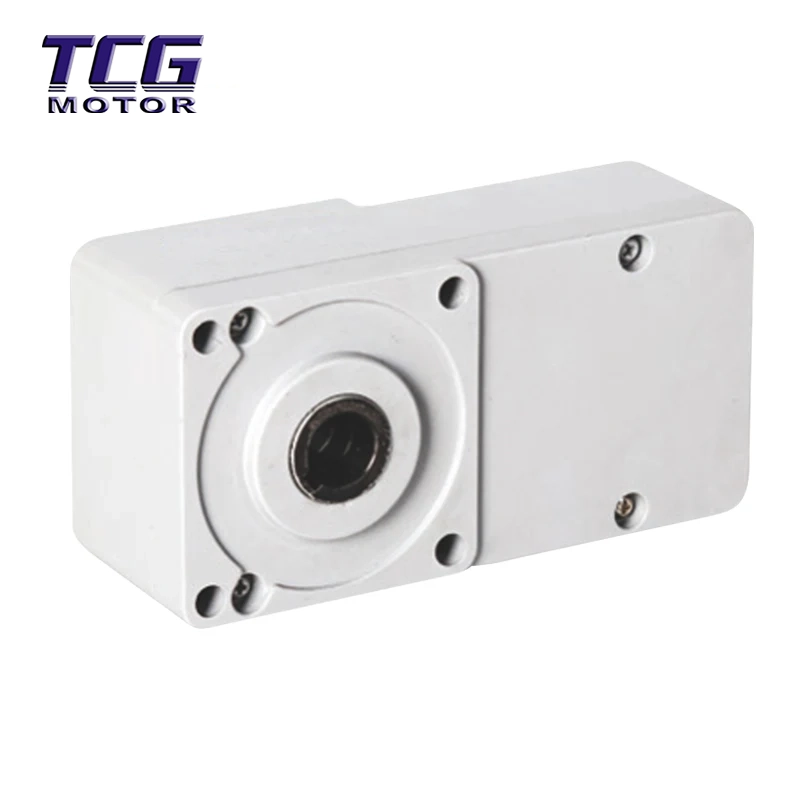

O motor DC sem escova plano apresenta um design estrutural ultrafino, integrando altamente o motor sem escova com uma caixa de engrenagens planetária plana, reduzindo significativamente a espessura do motor. Utilizando ímãs permanentes de alto desempenho, este motor miniaturizado e com baixo consumo de energia é caracterizado por sua operação sem escovas, baixo ruído e operação livre de manutenção. Ele foi projetado especificamente para aplicações com altura e espaço limitados.
Design ultrafino, superando limitações de espaço: O motor DC sem escova plano foi desenvolvido especificamente para ambientes com restrição de altura, como braços de endoscópios médicos, mezaninos de mesa inteligentes com altura ajustável e módulos articulados de robôs, alcançando instalação "invisível".
Baixo ruído e operação suave: Utilizando engrenagens planetárias helicoidais e um rotor dinamicamente balanceado, o ruído operacional é <45dB, adequado para ambientes médicos, laboratoriais e outros ambientes com requisitos de ruído extremamente baixos.
Controle de alta precisão, resposta rápida: Suporta controle vetorial de circuito fechado, com faixa de velocidade de 80 ~ 3000 RPM e precisão de posicionamento de ± 0,05%, atendendo às necessidades de automação de precisão.
Livre de manutenção e longa vida útil: Estrutura sem escovas + lubrificação totalmente fechada, vida útil superior a 20.000 horas, eliminando a necessidade de substituição da escova de carbono e reduzindo os custos de manutenção.
Equipamentos Médicos: Braços giratórios do endoscópio, mecanismos de elevação da mesa cirúrgica, módulos de acionamento do tomógrafo.
Robótica: Articulações robóticas colaborativas, direção do chassi do robô de serviço, efetores finais do braço robótico.
Casa Inteligente: Cortinas motorizadas embutidas, mesas reguláveis em altura, sistemas de acionamento de tela de projeção oculta.
Automação de precisão: módulos de máquinas de colocação SMT, plataformas de transporte de equipamentos semicondutores, instrumentos de inspeção óptica.
Reserva de Espaço: Certifique-se de que a parte inferior do motor esteja paralela à superfície de montagem durante a instalação para evitar deformação por compressão; é necessária uma folga de ≥0,05 mm para a superfície de dissipação de calor.
Calibração Coaxial: O erro de coaxialidade entre o eixo de saída e o eixo de carga deve ser ≤0,05 mm. Recomenda-se um acoplamento flexível para amortecer cargas descentralizadas.
Correspondência de driver: Um driver BLDC dedicado deve ser usado; a conexão direta à fonte de alimentação é proibida.
Calibração do Sinal Hall: Antes da primeira partida, a fase Hall deve ser calibrada usando o driver para evitar rotação reversa ou jitter.
Gerenciamento de temperatura: Durante a operação contínua de alta carga, recomenda-se a instalação de um dissipador de calor de alumínio ou resfriamento de ar forçado.
Dicas de manutenção: Verifique o estado da graxa a cada X anos (somente desmontagem profissional). Não abra a tampa sozinho, a menos que a vedação esteja danificada.
Q1: Qual é a diferença entre um motor DC sem escova plano e um motor de eixo paralelo?
A diferença está no espaço e na estrutura. Os motores de eixo paralelo são mais longos, porém mais curtos, adequados para linhas de montagem; os motores de eixo plano são extremamente finos, projetados especificamente para aplicações com restrição de altura (como mezaninos de equipamentos médicos).
Q2: A dissipação de calor do motor DC sem escova plano é confiável?
Ele adota um invólucro de liga de alumínio de alta condutividade térmica + design de resfriamento de ar forçado, com um aumento de temperatura da superfície ≤80 ℃ (carga total). Contudo, a dissipação de calor em circuito fechado deve ser evitada; recomenda-se a instalação de dissipadores de calor.
Q3: Suporta posicionamento de alta precisão?
Sim. Ele vem de fábrica com um codificador de linha XX, alcançando uma precisão de posicionamento de ±X% sob controle de malha fechada, adequado para aplicações de precisão, como equipamentos semicondutores.
Q4: O torque pode atender aos requisitos de carga pesada?
O torque máximo pode atingir XX N·m, mas a seleção deve ser baseada na carga real. Recomenda-se reservar uma margem de torque de 15% para prolongar a vida útil.
Q5: Tamanhos ou interfaces especiais podem ser personalizados?
Sim. A personalização está disponível para eixos ocos, rasgos de chaveta, flanges de saída, etc., com pedido mínimo de 100 unidades.
