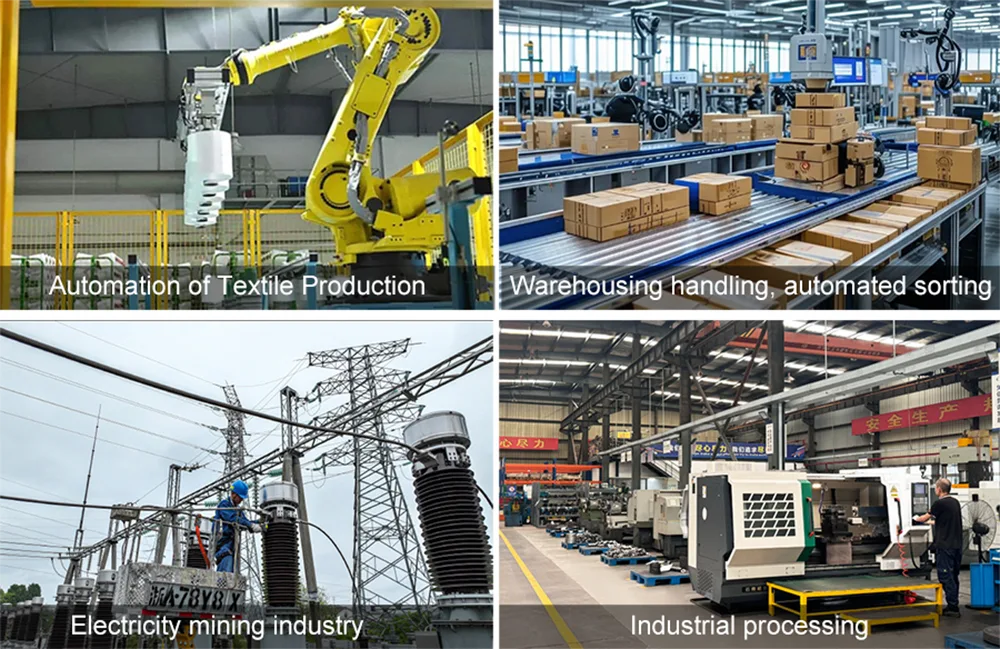

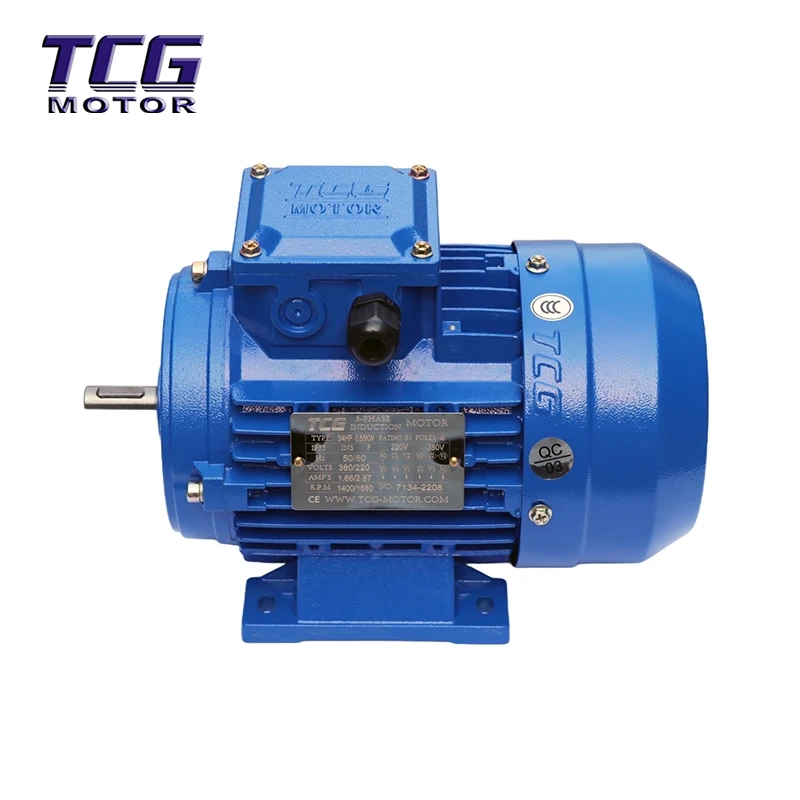

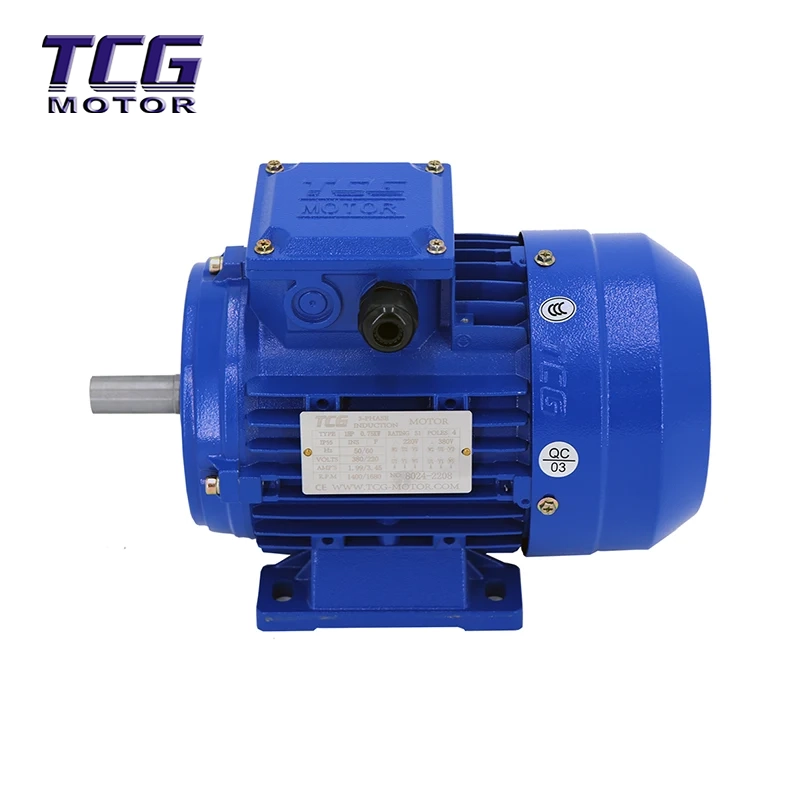

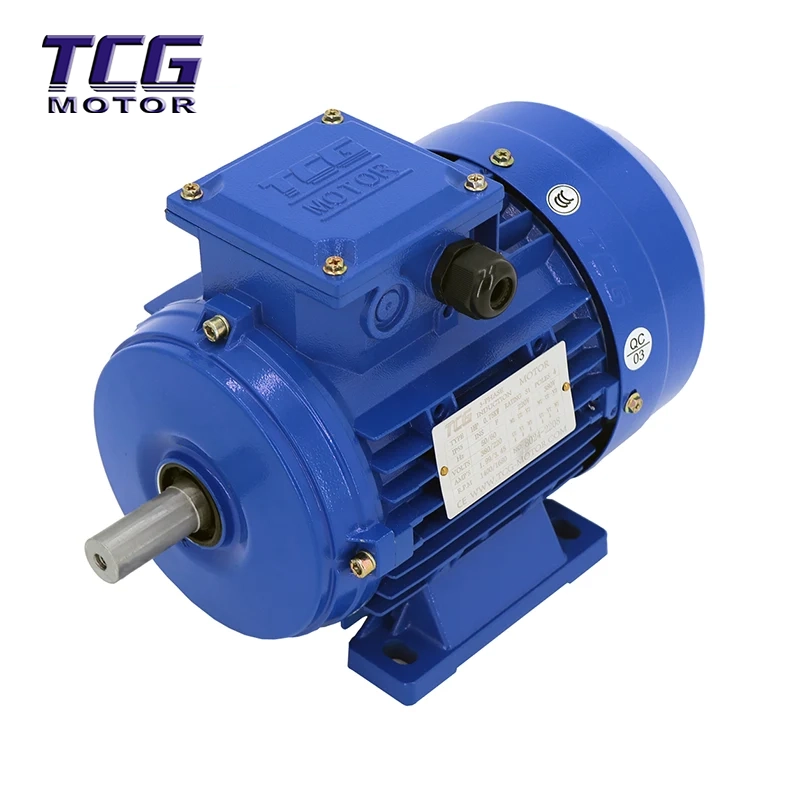

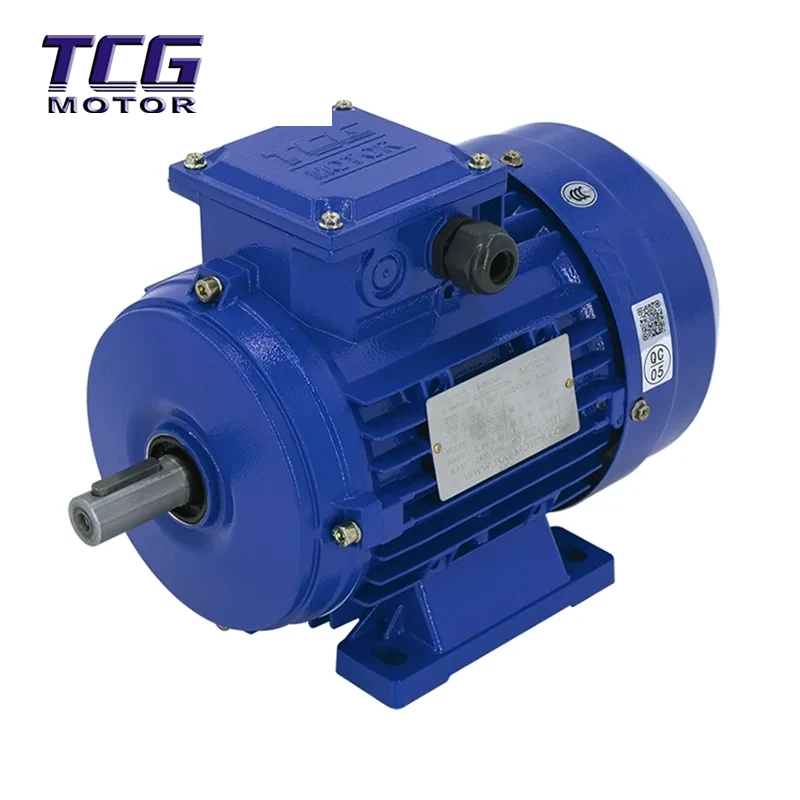

O motor com carcaça de alumínio Hengfu B3 montado nos pés foi projetado para se destacar em ambientes exigentes, oferecendo uma ampla faixa de potência de 0,06 kW a 7,5 kW em 8 tamanhos de estrutura padrão. Em conformidade com as dimensões IEC e os padrões de eficiência IE3, este motor apresenta um invólucro de alumínio resistente à corrosão que garante resfriamento rápido e leveza. Seu núcleo foi construído para durar, utilizando rolamentos NSK de precisão e isolamento Classe F para fornecer operação estável e de baixo ruído, mesmo em condições úmidas ou empoeiradas. Como uma fábrica de origem com sede na China, oferecemos aos clientes globais prazos de entrega estáveis e opções de montagem personalizadas, tornando-a a solução de acionamento ideal para transporte, embalagem, processamento de alimentos e equipamentos químicos.
A estrutura inteira montada no pé do motor B3 da caixa de alumínio, bom desempenho de vedação. E atenda ao padrão IP55 para proteção externa.
O design do dissipador de calor para resfriamento oferece grande área de superfície e alta capacidade térmica, para que os motores possam funcionar bem em ambientes operacionais terríveis.
A compensação precisa do equilíbrio dinâmico e os rolamentos de baixo ruído fazem com que o motor funcione de forma mais suave e silenciosa.
Com classes de isolamento F.
Quando o dispositivo de vedação predefinido do eixo externo estiver conectado ao variador e ao redutor, a vedação será mais segura.
Existe uma intercambialidade superior entre o tamanho padrão IEC e a forma montada IM.
Escudo externo: liga de alumínio
Eixo: aço 40Cr refinado termicamente
Fio eletromagnético: Poli-QZ-2; Polimida QZY-2
Placa de aço Si: DW470/600/800
Rolamento: C&U; NSK; NTN; SKF; OUTRO
Prata RAL9006
RAL5010 azul

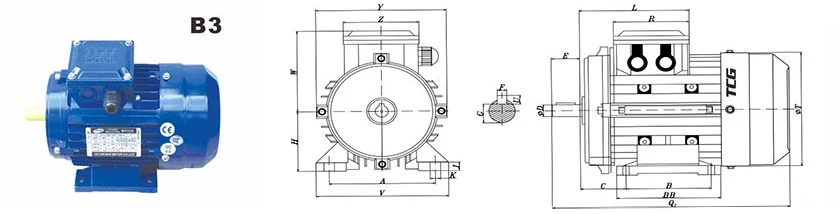

| Não. | A | B | C | D | E | F | G | H | 1 | 2º trimestre | U | V | W | Y | BB | L | R | T | Z | K | Motor de frequência variável |
| TC56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| TC63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| TC71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| TC80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| TC90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| TC100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| TC112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| TC132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

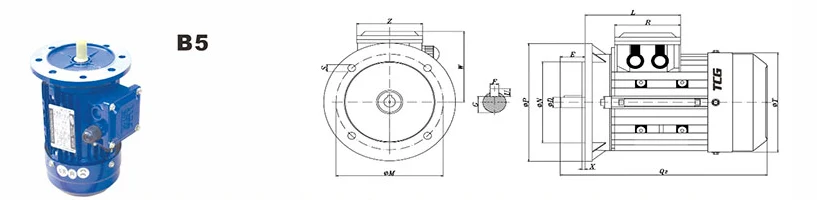

| Não. | D | E | F | G | M | N | P | Q₂ | S | U | W | X | L | R | T | Z | Motor de frequência variável |
| TC56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| TC63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| TC71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| TC80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| TC90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| TC100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| TC112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| TC132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |

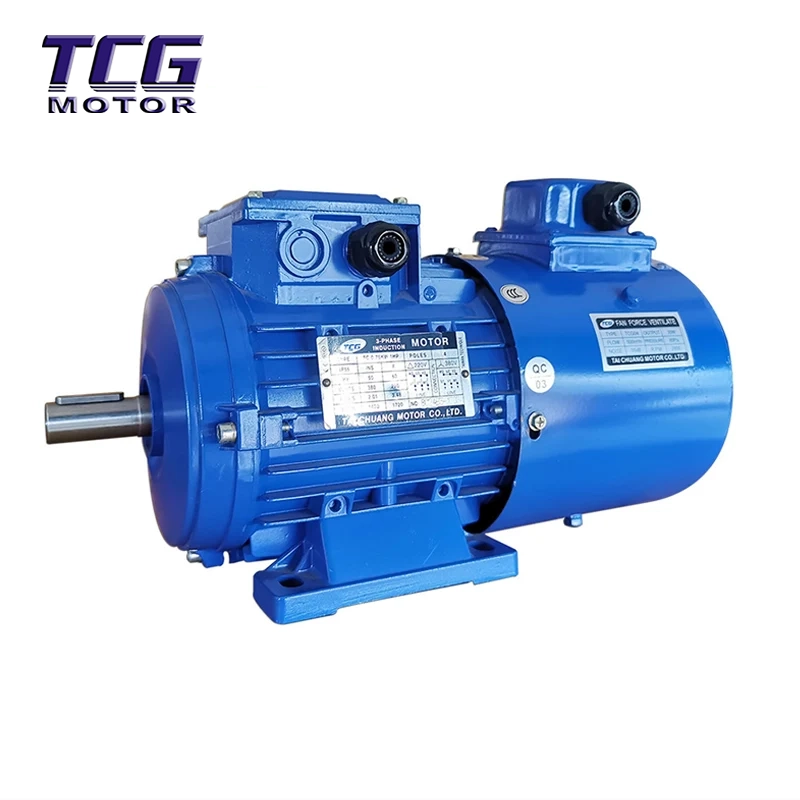

Nota: Conversão de frequência, frenagem e codificador podem ser adicionados; O retificador do motor freio CC é externo, com o mesmo tamanho acima. () representa os tamanhos 90L e 132M.
| TIPO |
PODER (KW) |
Avaliado Velocidade (R/MIN) |
Avaliado Atual (UM) |
Poder Fator COSΦ |
Avaliado Torque (WN) |
Comece Coeficiente |
Consequência Coeficiente |
Sobrecarga Coeficiente |
Peso (kg) |
|
2Pn0=3000 r/min |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| TIPO |
PODER (KW) |
Avaliado Velocidade (R/MIN) |
Avaliado Atual (UM) |
Poder Fator COSΦ |
Avaliado Torque (WN) |
Comece Coeficiente |
Consequência Coeficiente |
Sobrecarga Coeficiente |
Peso (kg) |
|
4Pn0=1500 r/min |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| TIPO |
PODER (KW) |
Avaliado Velocidade (R/MIN) |
Avaliado Atual (UM) |
Poder Fator COSΦ |
Avaliado Torque (WN) |
Comece Coeficiente |
Consequência Coeficiente |
Sobrecarga Coeficiente |
Peso (kg) |
|
2Pn0=3000 r/min |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
Nota: os parâmetros acima estão sob condição: 3 fases Y2-38OV/5OHZ
1. Quais padrões de eficiência seus motores atendem?
Nosso motor com carcaça de alumínio B3 montado nos pés está em conformidade com o nível de eficiência IE3 de acordo com IEC 60034-30-1. Para mercados que exigem maior eficiência, também oferecemos modelos de eficiência premium IE4 mediante solicitação. Todos os motores atendem aos regulamentos GB18613-2020 e internacionais de energia.
2. Qual é a faixa de potência e os tamanhos de quadro disponíveis?
Nosso motor com carcaça de alumínio B3 montado nos pés cobre 0,06KW a 7,5KW com 8 tamanhos de estrutura padrão. Também oferecemos personalização para classificações de potência especiais e dimensões de montagem para atender às necessidades específicas do projeto.
3. Quais certificações você possui para exportação?
Fornecemos certificações ISO9001, CE e CCC. Nossos motores são fabricados de acordo com os padrões IEC e GB, garantindo conformidade com a maioria dos mercados internacionais, incluindo Europa, Sudeste Asiático, Oriente Médio e América do Sul.
4. Posso obter motores OEM ou personalizados?
Sim, a TCG é uma fábrica chinesa profissional que oferece serviços completos de OEM/ODM. Oferecemos suporte a materiais de eixo personalizados (aço inoxidável 304/316), cores de pintura especiais (código RAL), personalização de tensão, aquecedores, sensores de temperatura e opções de marca.
5. Qual é o prazo de entrega para pedidos em grandes quantidades?
Como fabricante com produção interna, nosso prazo de entrega padrão é de 15 a 20 dias úteis para pedidos em grandes quantidades. Pedidos de amostra podem ser organizados dentro de 7 a 10 dias. Também oferecemos suporte aos termos de envio FOB e CIF.
6. Quais tipos de montagem estão disponíveis?

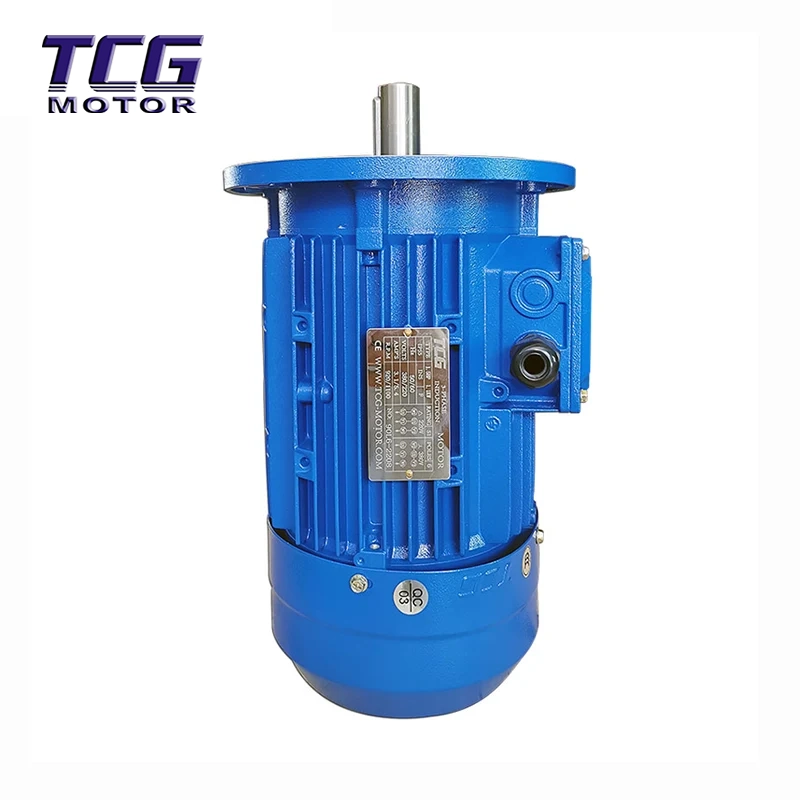

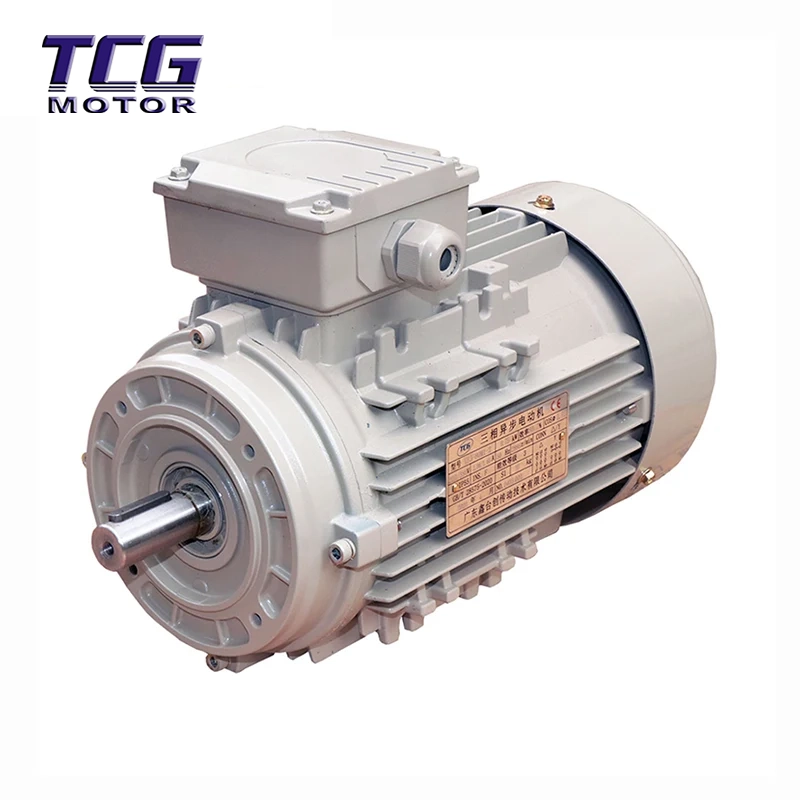

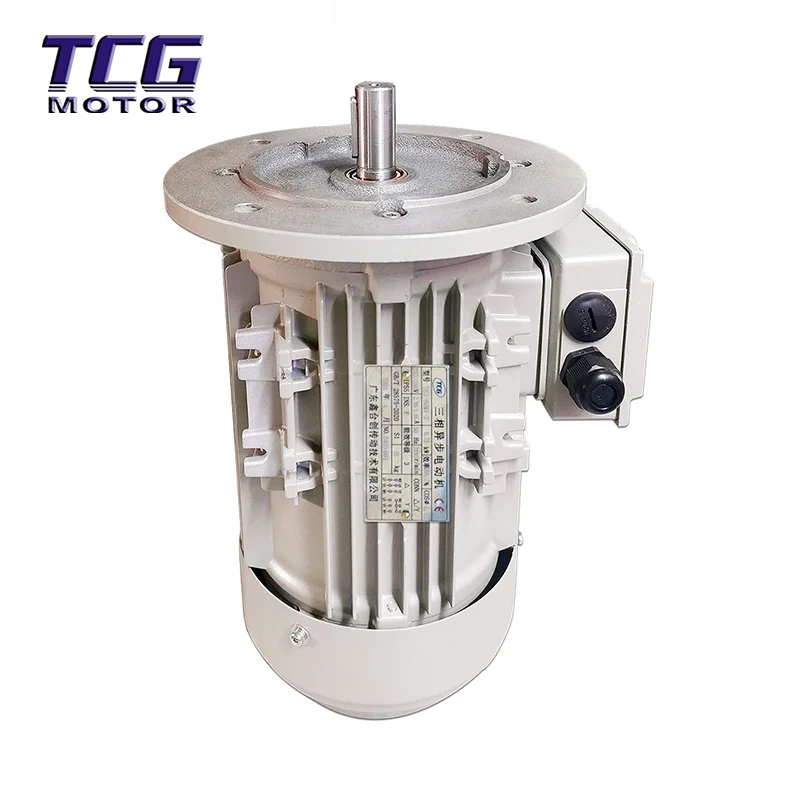

Oferecemos várias configurações de montagem, incluindo B3 (montagem em pés), B5 (montagem em flange), B14 (montagem frontal) e B35 (combinada). O tipo B3 montado nos pés é o mais comumente usado para aplicações industriais.
7. Como garantir a qualidade do produto e a eficiência energética?
Cada motor passa por 100% de testes antes do envio, incluindo testes de corrente sem carga, vibração, ruído e resistência de isolamento. Usamos rolamentos NSK ou SKF, aço silício de alta qualidade (DW470/600/800) e enrolamentos de cobre 100% puro com isolamento Classe F para garantir confiabilidade a longo prazo e alta eficiência.
8. Qual é a garantia e suporte pós-venda?
Oferecemos uma garantia padrão de 18 meses a partir da data de envio. Nossa equipe técnica fornece suporte remoto, fornecimento de peças de reposição e assistência para solução de problemas. Para grandes projetos, também podemos providenciar orientação no local, se necessário.
